《2025年启航新课堂九年级物理全一册人教版》

1. 如图所示的电路,电源电压恒为9V,$R_1$的阻值为20Ω,滑动变阻器$R_2$标有“100Ω 1A”字样,电流表接0~0.6A的量程。在探究过程中至少有一个开关闭合,调整开关$S_1$、$S_2的状态及R_2$接入电路的阻值大小,在保证电路安全的前提下,下列结论正确的是 (C)A. 干路电流的最大值为1.6AB.$R_2$消耗的最大功率为9WC. 电路消耗的最小功率和最大功率之比为3∶20D. 若开关$S_1$、$S_2$都闭合,$R_2$的取值范围为9~100Ω

答案： C

2. 如图所示的电路,电源电压恒为6V,电流表的量程为0~0.6A,电压表的量程为0~3V,定值电阻$R_1$的阻值为10Ω,滑动变阻器$R_2$的规格为“20Ω 1A”。闭合开关S,在确保电路安全的前提下,移动滑动变阻器的滑片P,下列说法正确的是 (C)A. 电流表的示数变化范围为0.2~0.5AB. 滑动变阻器$R_2$接入电路的阻值范围为2~20ΩC.$R_1$的功率变化范围为0.4~0.9WD. 电路消耗的最大总功率为3.6W

答案： C

3. 如图所示,电源电压保持不变,定值电阻$R_0$= 15Ω,小灯泡标有“6V 3W”字样(假设灯丝电阻不变),电流表的量程为0~3A。当只闭合开关S,滑动变阻器的滑片P从阻值最大处移动到某一位置时,滑动变阻器连入电路中的阻值减小了12Ω,电流表示数变化了0.1A,此时小灯泡恰好正常发光。在保证电路安全的情况下,下列说法错误的是 (B)A. 滑动变阻器的最大阻值为48ΩB. 电源电压为12VC. 所有开关闭合后,滑动变阻器的最大功率为33.6WD. 电路消耗的最小功率为9.6W

答案： B

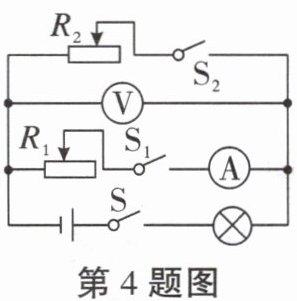

4. (2024 眉山)如图所示的电路,电源电压恒为10V,$R_2$的最大阻值是20Ω,电流表的量程为0~0.6A,电压表的量程为0~15V,$R_1和R_2$允许通过的最大电流是1A。在保证所有元件安全的情况下:闭合S、$S_1$,断开$S_2$,移动$R_1$的滑片,电流表的示数变化范围是0.25~0.5A,电压表的最大示数是8V;若闭合S、$S_2$,断开$S_1$,移动$R_2$的滑片,当$R_2的阻值最小是R'$时,电压表的示数是4V。下列结论中正确的是 (A)A.$R'$的阻值是8ΩB. 灯泡的额定功率是2WC. 滑动变阻器$R_1$的最大阻值是40ΩD. 两种情况电路电流的最小值与最大值之比是2∶3

答案： A

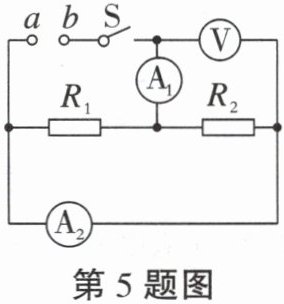

5. (2024 重庆八中开学)在如图所示的电路中,电阻$R_1$标有“6Ω 1A”,$R_2$标有“3Ω 1.2A”,电流表$A_1$、$A_2$的量程均为0~0.6A,电压表的量程为0~3V,在a、b间接入电压可调的电源。闭合开关S后,则电源电压最大为1.2V,电路最大功率为0.72W。

答案： 1.2 0.72
