《2025年启航新课堂九年级物理全一册人教版》

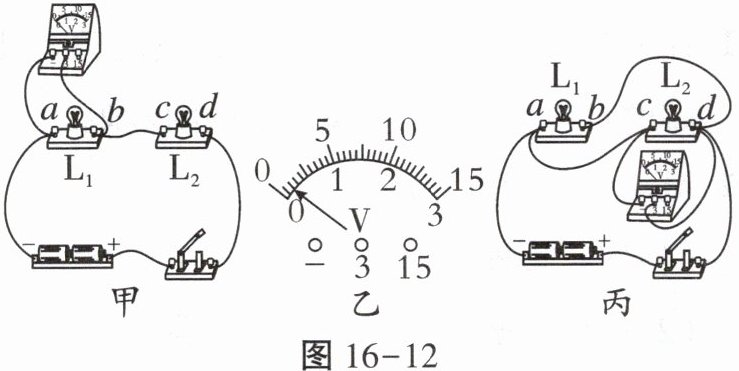

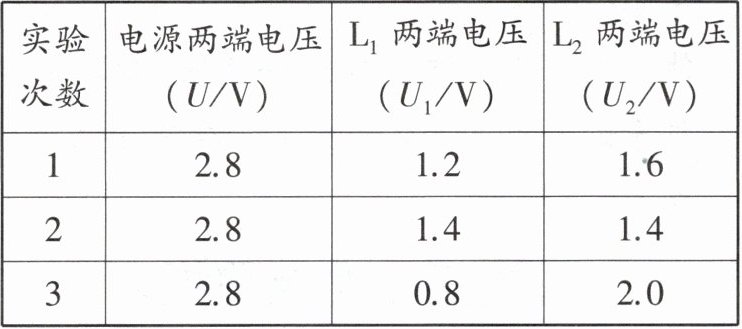

14. (2025巴蜀中学期末)小虹和小明用小灯泡探究“串联电路和并联电路的电压规律”。(1)闭合开关前电压表示数如图16-12乙所示,其原因是电压表_____。处理好问题后,小虹用电压表分别测电源两端的电压和小灯泡L_1、L_2两端的电压,每次拆接电压表时,开关应处于_____状态。(2)小虹利用同一电源多次实验记录的实验数据如下表,由表中数据可得：在串联电路中,电压的规律是_____(用表中字母U、$U_1$、$U_2$表示)。实验次数电源两端电压(U/V)L_1两端电压($U_1$/V)L_2两端电压($U_2$/V)12.81.21.622.81.41.432.80.82.0(3)如图16-12甲所示,测量小灯泡L_1两端的电压之后,_____(选填“能"或“不能”)只将电压表接a点的导线改接到d点测L_2两端的电压。(4)小虹将电压表分别并联接在如图16-12丙所示电路中的ab、cd和ad两端,测出一组数据后得出并联电路的电压规律。小明说这样的结论不具有普遍性,接下来的操作应该是_____。(5)细心的小明发现,同一小灯泡L_1在图甲、丙两电路中的亮度不同,L_1接在图_____(选填“甲”或“丙”)电路中会更亮些。

答案： 未调零 断开 $U_1 + U_2 = U$ 不能 换其他规格不同的灯泡,进行多次实验 丙

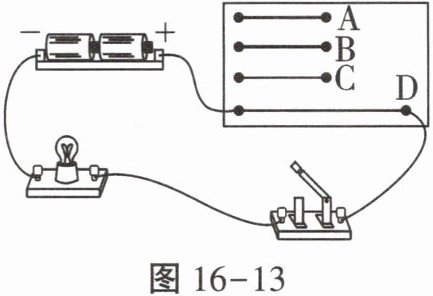

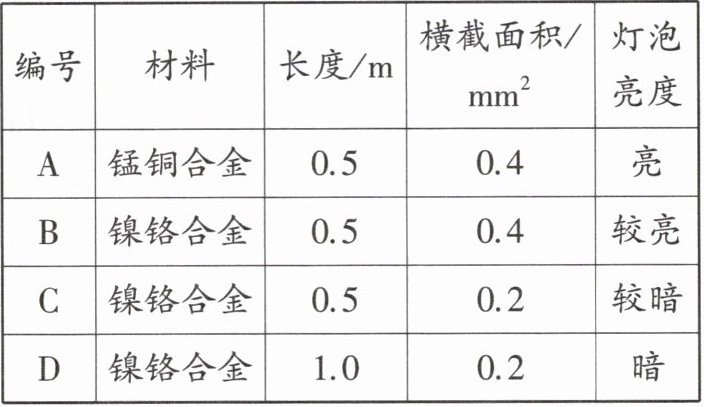

15. 小鹏想“探究影响导体电阻大小的因素”,在实验中他使用四根电阻丝,其材料规格如下表所示。编号材料长度/m横截面积/mm^2灯泡亮度A锰铜合金0.50.4亮B镍铬合金0.50.4较亮C镍铬合金0.50.2较暗D镍铬合金1.00.2暗(1)实验中,电路如图16-13所示,分别将电阻丝接入电路中,观察_____来比较电阻的大小。(2)为探究导体电阻与导体材料的关系,应控制_____和_____相同,用材料不同的导体进行实验。(3)分别将编号为B、C的电阻丝接入电路进行实验,可得出结论：导体的电阻大小与导体的_____有关。(4)分别将编号为_____的电阻丝接入电路进行实验,可得出结论：导体的电阻大小与导体的长度有关。(5)实验过程中小鹏更换电阻丝后,发现灯泡的亮度变化不明显,可在电路中串联_____(选填“电流表”或“电压表”)来增强实验效果。(6)小鹏在实验中将D电阻丝对折后其阻值为R,与C电阻丝的阻值$R_C$相比,R_____$R_C$(选填“＞”“＜”或“=”)。

答案： 灯泡的亮度 导体的长度 横截面积 横截面积 C、D 电流表 ＜
