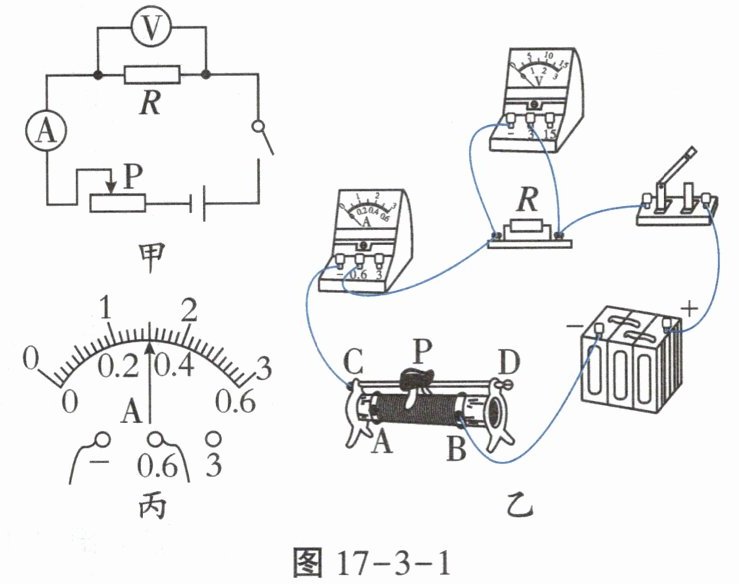

例1 在“测量定值电阻阻值”的实验中,设计了如图17-3-1甲所示的电路图。
(1)本实验的原理是$R= \dfrac{U{I}}。$

(2)请根据电路图,用笔画线代替导线将图17-3-1乙中的器材连接成完整电路。
(3)按图17-3-1甲所示电路图连接器材时,开关要处于_____(选填“断开”或“闭合”)状态,滑动变阻器的滑片P应该滑到最_____(选填“左”或“右”)端。
(4)闭合开关,将滑片P缓慢向右移动,电压表的示数将_____(选填“增大”或“减小”)。
(5)某次测量时,电压表的示数为1.5V,电流表的示数如图17-3-1丙所示,为_____A,根据欧姆定律求出此时这个电阻R的阻值为_____Ω。
(6)以上这种测量电阻的方法叫_____。
(7)为减小实验误差,我们应该多次进行正确测量,然后取电阻R的_____值。

答案： 断开 左 增大 0.3 5 伏安法 平均

1. 如图17-3-2甲所示,小聪同学设计了用“伏安法”测电阻的实验。

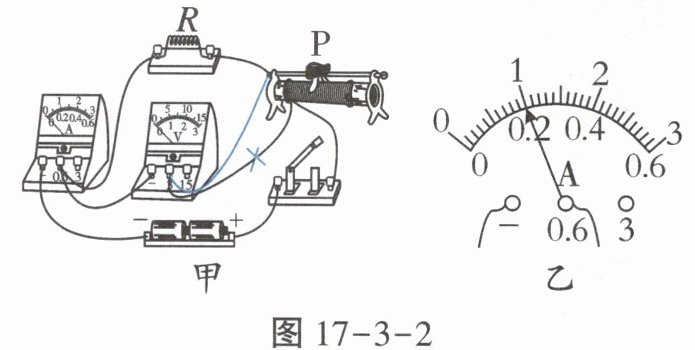

(1)同组的小丽发现他的连线中有一处错误,而且只需改动一根导线的连接,就可以顺利进行实验。请你在需要改动的导线上画“×”,并用笔画线代替导线画出正确的连线。
(2)电路连接正确后,闭合开关前,滑动变阻器的滑片P应该滑到最_____(选填“左”或“右”)端。
(3)小聪闭合开关,移动滑动变阻器的滑片P时,发现两个电表只有一个有示数,初步检查确认,电路接线完好,两个电表均无故障,则发生故障的元件应是_____(填字母)。
A. 电源 B. 滑动变阻器 C. 定值电阻R D. 开关

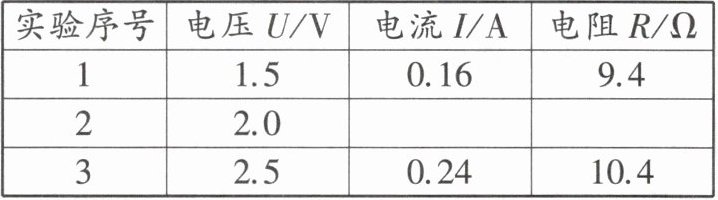

(4)排除故障后,小聪正常进行实验并将实验数据记录在下表中。第2次测量时电流表的示数如图17-3-2乙所示,为_____A,根据三次实验数据可得定值电阻R的阻值约为_____Ω(结果保留一位小数)。
(5)在物理实验中,经常要对物理量进行多次测量,下列实验与本次实验进行多次测量的目的相同的是_____(填字母)。
A. 用刻度尺测量作业本的长度 B. 探究同种物质的质量与体积的关系

答案： 右 C 0.2 9.9 A
