《2025年启航新课堂九年级物理全一册人教版》

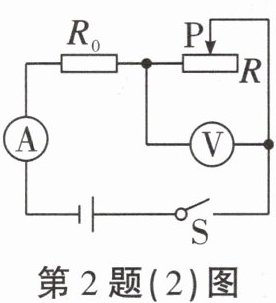

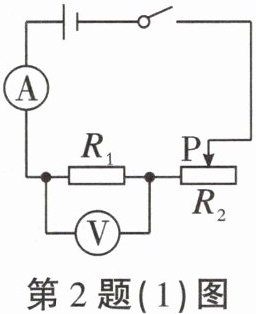

(1)如图所示的电路,闭合开关,$R_{1}$为定值电阻,滑动变阻器$R_{2}$的滑片向左移动,电压表的示数从6V变为10V,电流表的示数变化了0.1A。定值电阻$R_{1}$的阻值为40Ω,$R_{1}$消耗的功率变化了1.6W。(2)如图所示的电路,电源电压保持不变,闭合开关S,调节滑动变阻器R的滑片,电流表的示数从0.2A变为0.6A,电压表的示数从14V变为2V。定值电阻$R_{0}$的阻值为30Ω,$R_{0}$的功率变化了9.6W,电路的总功率变化了8W。

答案： 40 1.6 30 9.6 8

例2 如图所示的电路,电源电压和灯丝电阻均保持不变,小灯泡L标有“6V 3W”字样。闭合开关S和$S_{1}$,小灯泡正常发光,电流表的示数为1.5A。(1)小灯泡正常发光时的电流是多少？(2)电阻R的阻值是多少？(3)同时闭合S、$S_{1}$,连续通电100s,电路消耗的总电能是多少？

答案： 解:
(1)小灯泡正常发光时的电流：$I_{1}= \frac{P_{1}}{U_{1}}= \frac{3W}{6V}= 0.5A$；
(2)闭合开关S和$S_{1}$,电阻R和小灯泡L并联,由题知,R两端的电压:$U_{2}= U_{1}= 6V$,通过R的电流：$I_{2}= I-I_{1}= 1.5A-0.5A= 1A$,R的阻值:$R= \frac{U_{2}}{I_{2}}= \frac{6V}{1A}= 6Ω$；
(3)电路消耗的总电能：$W= UIt= 6V×1.5A×100s= 900J$。

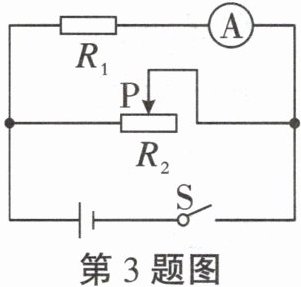

3.如图所示的电路,电源电压恒为6V,滑动变阻器$R_{2}$标有“20Ω 3A”字样。闭合开关S,电流表的示数为0.3A。求：(1)$R_{1}$的阻值；(2)$R_{2}$允许接入电路的最小阻值；(3)整个电路允许消耗的最大功率与最小功率之比。

答案：
