4. 如图15-2-18所示,当开关$S_1、$$S_2$断开时,电路处于断路状态;当开关$S_1$闭合、$S_2$断开时,电路处于通路状态;当开关都闭合时,电路处于短路状态。

答案： 断路 通路 短路

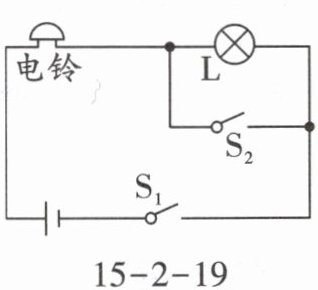

5. 如图15-2-19所示,当$S_1$和$S_2$都闭合,电铃响(选填“响”或“不响”),灯泡不发光(选填“发光”或“不发光”)。

答案： 响 不发光

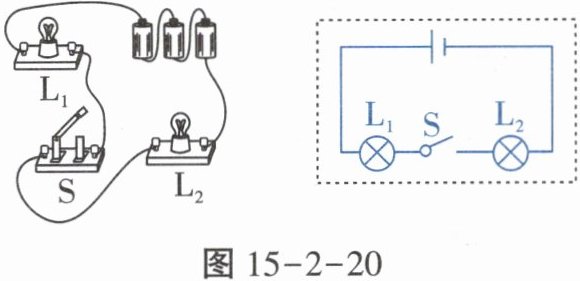

6. (1)根据如图15-2-20所示的实物图,在虚线框内画出对应的电路图。(如图)

答案：

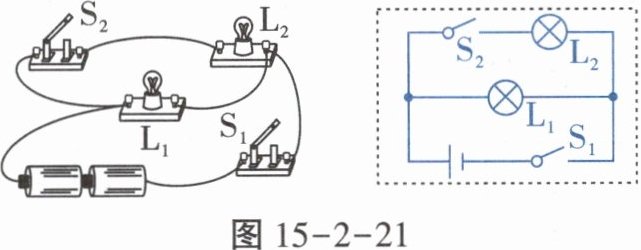

6. (2)根据如图15-2-21所示的实物图,在虚线框内画出对应的电路图。(如图)

答案：

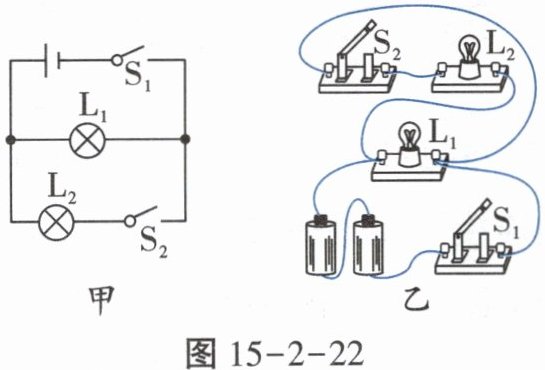

6. (3)请用笔画线代替导线按图15-2-22甲所示电路图完成图乙所示实物图的连接。(导线不能交叉)(如图)

答案：

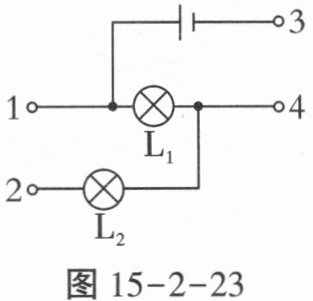

7. (2024巴蜀中学月考)如图15-2-23所示,为了只让$L_2$发光,应用导线连接的接线柱是(C)

答案： C

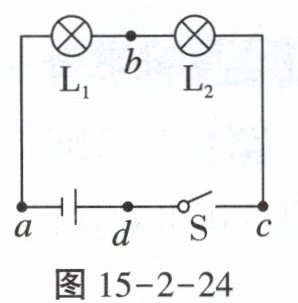

8. 如图15-2-24所示,开关S闭合时,小灯泡$L_1、$$L_2$都不亮,用一段导线的两端接触a、b两点时,两小灯泡都不亮;接触b、c两点时,两小灯泡也不亮;接触c、d两点时,两小灯泡都亮。对此,下列判断中可能的是(C)

答案： C

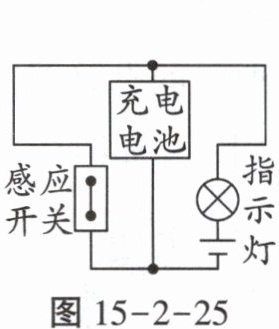

9. (2024巴蜀中学期中)充电电池充满电后不可长时间通电。为保护充电电池,小明设计了如图15-2-25所示的电路图。给充电电池充电时,感应开关断开,充电电池相当于用电器(选填“电源”或“用电器”);充满电后,感应开关闭合,此时充电电池处于短路状态。

答案： 用电器 短路

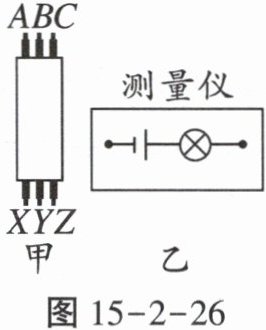

10. 高层建筑的墙体中有三根绞在一起的电线(如图15-2-26甲所示),可以用如图15-2-26乙所示的“测量仪”把它们区分开。小华将A、B连接在一起时,小明将“测量仪”连接在X、Z两端,灯泡发光;小华将B、C连接在一起时,小明将“测量仪”连在X、Y两端,灯泡发光。由此可知,B和X是同一根电线,C和Y是同一根电线。
