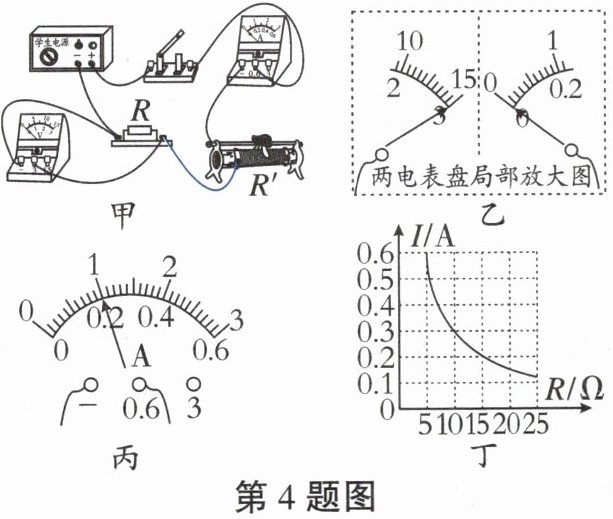

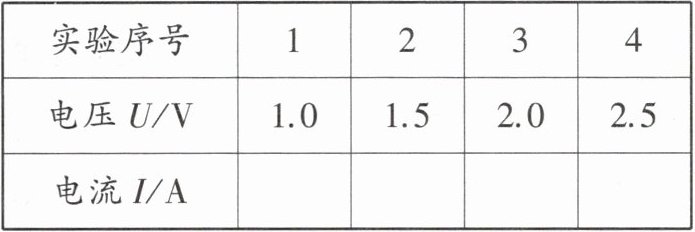

4.小天同学在“探究欧姆定律”的实验中,所用器材有:学生电源、电流表、电压表、标有“30Ω 1A”的滑动变阻器R'、开关、导线和定值电阻(5Ω,10Ω,15Ω,20Ω,25Ω)若干。(1)请你将图甲中的实物电路连接完整。(要求:向右移动滑动变阻器的滑片时,滑动变阻器接入电路的阻值变大)(如图)(2)他将电源电压调为3V,连接完电路后,闭合开关,发现无论怎样移动滑动变阻器的滑片,两电表的指针始终处于如图乙所示的状态,则电路故障可能是电阻R_____(选填“短路”或“断路”)。(3)排除故障后,他将阻值为15Ω的定值电阻接入电路,设定电源电压为4.5V,闭合开关,移动滑动变阻器的滑片,想按照下面表格给定的四组电压值,验证“导体中电流与电压的关系”,但使用目前已有器材无法完成。若想完成实验,他只需更换哪一个元件,并说明新元件的规格要求：_____。(4)他继续探究“电流与电阻的关系”,先将电源电压调到合适的值,分别换上多个电阻进行探究。某次测量中,电流表的示数如图丙所示,示数为_____A;根据测量数据得到如图丁所示的电流I随电阻R变化的图像。由图像可以得出结论:在电压一定时,通过导体的电流与导体的电阻成_____。(5)在(4)的实验过程中,若将5Ω的电阻接入电路中,闭合开关,调节滑片至适当位置,滑动变阻器连入电路的阻值为$R_1;$接着换成10Ω的电阻接入电路,闭合开关后,应向_____调节滑片至适当位置,使电压表的示数为_____V,此时滑动变阻器连入电路的阻值为$R_2,$则$R_1:R_2= _____。$(6)若不改变电路和更换实验器材,在电路安全的前提下,为了能够利用上述5个定值电阻得到如图丁所示的数据,完成实验,电源电压的可调范围为_____V。

答案： 断路 更换一个最大阻值不小于52.5Ω的滑动变阻器 0.2 反比 右 3 1:2 3~6.6
