1.小丽在“测量小灯泡的电功率”实验中,实验器材有:电压恒为3V的电源一个、小灯泡(额定电压为2.5V)、电压表、电流表、滑动变阻器、开关各一个,导线若干。

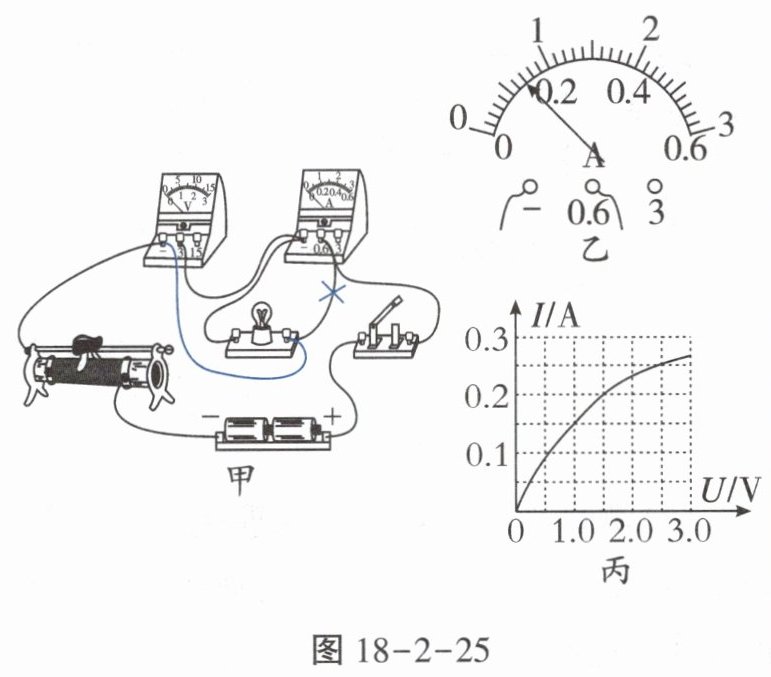

(1)如图18-2-25甲所示是小丽连接的实物电路,图中有一根导线连接错误,请你在连接错误的导线上画“×”,并补画出正确的连线。( )
(2)连接电路过程中,开关应该断开(选填“断开”或“闭合”),滑动变阻器的滑片应该移动到最左(选填“最左”或“最右”)端。
(3)正确连接电路后闭合开关,发现灯泡不亮,电流表无示数,电压表有示数,则电路的故障可能是B。(填选项符号)
A.灯泡短路 B.灯泡断路 C.滑动变阻器短路 D.滑动变阻器断路
(4)电路故障排除后,闭合开关,移动滑动变阻器的滑片,电流表指针如图18-2-25乙所示,则此时通过小灯泡的电流是0.14A。
(5)电路连接正确后,小灯泡发光,此时电压表的示数为2.0V,为了测量小灯泡的额定电功率,这时应该向右(选填“左”或“右”)端移动滑动变阻器的滑片。
(6)小丽根据记录的多组I-U数据,画出了小灯泡中电流随其两端电压变化的关系图像(如图18-2-25丙所示),则小灯泡的额定功率为0.625W。
(7)小丽根据小灯泡的I-U图像(如图18-2-25丙所示)分析出小灯泡的电阻随两端电压的增大而增大(选填“增大”“不变”或“减小”),你认为原因是灯丝的电阻随温度的升高而增大。

答案： 断开 最左 B 0.14 右 0.625 增大 灯丝的电阻随温度的升高而增大

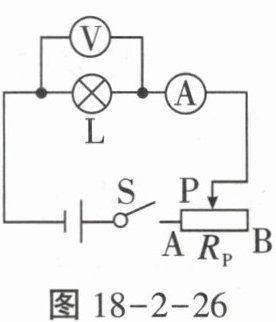

1.某同学利用如图18-2-26所示的电路测量额定电压为2.5V的小灯泡的额定功率。下列说法错误的是(B)

A.闭合开关前,滑片P应滑到B端
B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了
C.当电压表的示数为2.5V时,测出通过小灯泡的电流,可算出小灯泡的额定功率
D.实验还可得知,小灯泡的实际功率越大,小灯泡越亮

答案： B

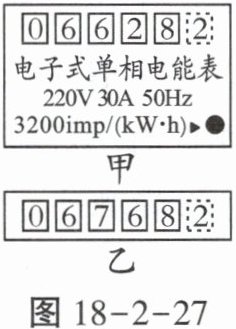

2.小英家6月底电能表的示数如图18-2-27甲所示,7月底表盘示数如图18-2-27乙所示,由图可知,她家7月份用电器消耗的电能为140kW·h;她家现在已经接入用电器的总功率为3600W,则她家最多还可以连接3000W的用电器同时工作。将铭牌已模糊的饮水机单独接在该电能表上正常工作3min,电能表指示灯闪烁了160次,则饮水机的额定功率为1000W。

答案： 140 3000 1000
