《2025年启航新课堂九年级物理全一册人教版》

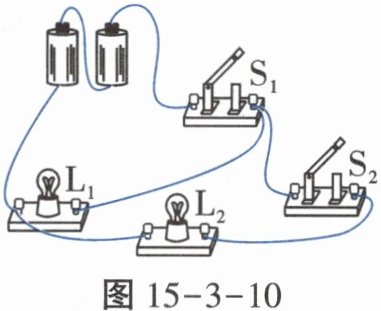

8.(2)(2024武侯区月考)如图15-3-10所示,要求：开关$S_1$同时控制两盏灯$,S_2$只控制$L_2,$并且使两盏灯互不影响,请连接实物电路。 _____

答案：
(如图)

9. 如图15-3-11所示是电吹风的简化电路图,其中M是吹风机,R是电热丝。由电路图可知(C)

答案： C

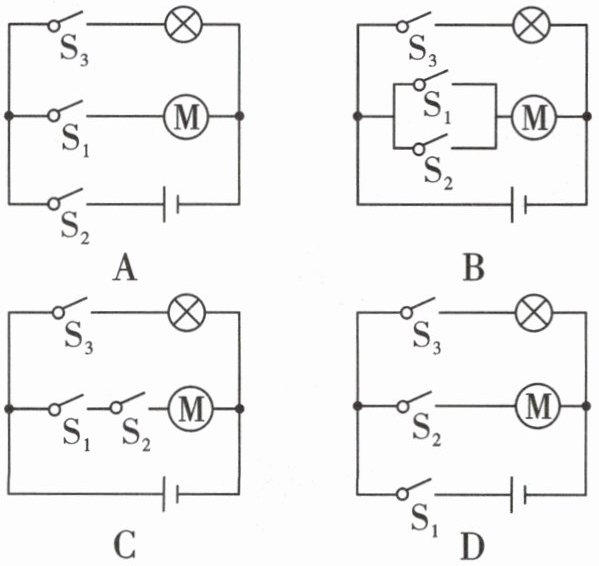

10. (2024重庆一外模拟)某款门锁可以通过密码或人脸识别两种方式解锁。当轻触门锁时开关$S_3$闭合,灯泡发光照亮人脸进行识别,人脸识别成功后开关$S_2$会闭合,电动机M工作,开锁成功；当人脸识别失败时也可以输入密码解锁,当密码输入正确时开关$S_1$会闭合,电动机M工作,开锁成功。下列电路设计符合要求的是(B)

答案： B

11. 如图15-3-12所示的电路中,电源电压保持不变,下列说法正确的是(B)

答案： B

12. 如图15-3-13所示,若要使两灯泡串联,只需拆除导线b(选填“a”或“b”)；若要使两灯泡并联,应将导线a的下端改接在$L_2$的左接线柱上。

答案： b 的下端改接在$L_2$的左接线柱上

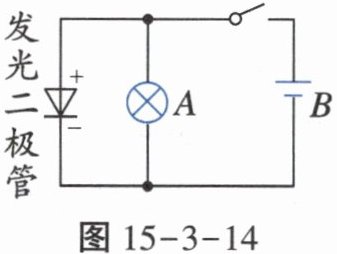

13.(1)如图15-3-14所示的电路,请你把两个元件(小灯泡和电源)的电路元件符号分别填入A、B两位置上,组成一个完整正确的电路,并且使发光二极管在开关闭合时才能够发光。 _____

答案：
(如图)

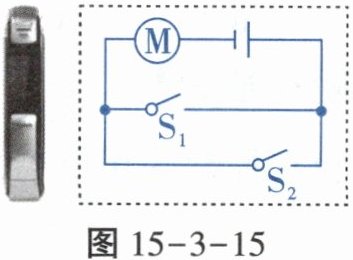

13.(2)如图15-3-15所示为某款智能锁,密码或指纹两种认证方式成功都可以解锁。密码正确相当于开关$S_1$闭合,指纹正确相当于开关$S_2$闭合,开门由电动机M完成。请你在虚线框中设计出符合上述要求的智能锁电路。 _____

答案： (如图)
