2. 为探究并联电路中电压的规律,实验室提供的器材有：干电池组(电压约为3V且保持不变)、电压表、多个小灯泡、开关、导线若干。

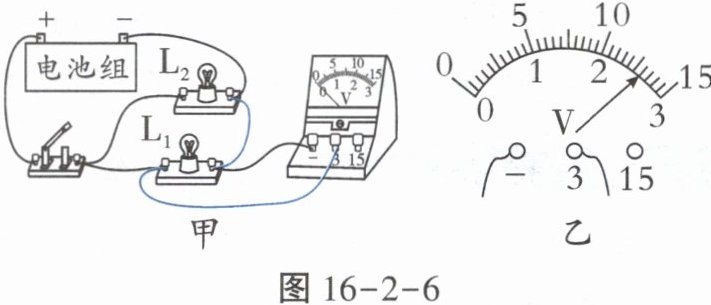

(1)请用笔画线代替导线,在图16-2-6甲中把电路连接完整,要求电压表测量灯$L_1$两端的电压。(如图)
(2)小明刚连完最后一根导线,两灯就亮了,则小明在实验操作中的不当之处是_____。
(3)电路连接正确后进行实验,某小组分别测出小灯泡$L_1、$$L_2$两端的电压和并联电路的总电压,电压表示数相同,如图16-2-6乙所示,其值为_____V。根据这组数据,该小组得出并联电路中电压的规律,你认为实验的疏漏之处是_____。纠正后得到并联电路中的电压规律为_____。
(4)实验结束前,小明发现$L_2$熄灭了,但$L_1$仍然发光,则此时电压表的示数将_____(选填“变大”“变小”或“不变$”),L_2$熄灭的原因是$_____。

答案： 连接电路时,开关没有断开 2.6 未换用不同规格的灯泡多次实验 并联电路中,各支路两端电压相等,且等于电源电压 不变 $L_2$断路

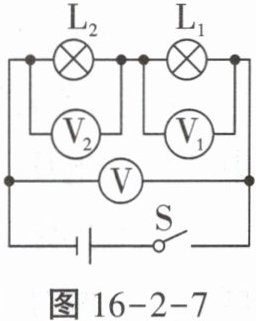

例3 (1)在如图16-2-7所示的电路中,闭合开关后电压表$V_1$的示数为2.5V,V的示数为4.5V,则电路的电源电压为_____V,灯$L_2$两端的电压为_____V。

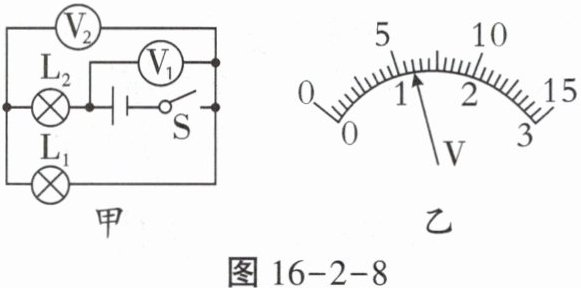

(2)如图16-2-8甲所示的电路,当闭合开关后,灯泡$L_1$和$L_2$都发光,这时两只电压表的指针偏转角度相同,指针位置均如图16-2-8乙所示,则$L_1$两端的电压为$_____V,L_2$两端的电压为_____V。

答案： 4.5 2 1.2 4.8

3. 如图16-2-9所示的电路,电源电压保持不变,当开关S闭合时$,L_1、$$L_2$都亮,电压表的示数为3V；当开关S断开时,电压表的示数将(C)

A.增大到6 V
B.减小到1.5 V
C.保持3V不变


D.减小到0V

答案： C

4. 如图16-2-10所示的电路,当$S_1$闭合、$S_2$断开时,电压表的示数为2.5V；当$S_1$断开、$S_2$闭合时,电压表的示数为6V,则此时灯$L_2$两端的电压为3.5V,电源电压为6V；当$S_1、$$S_2$均闭合时,电压表的示数为6V。

答案： 3.5 6 6

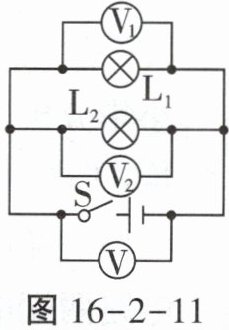

1. 如图16-2-11所示,闭合开关S后,灯泡$L_1$比$L_2$亮,电压表$V_2$的示数为6V。下列说法正确的是(A)
$A. V_1$的示数为6V
$B. V_1$的示数大于6V
C. V的示数小于6V
D. V的示数大于6V

答案： A
