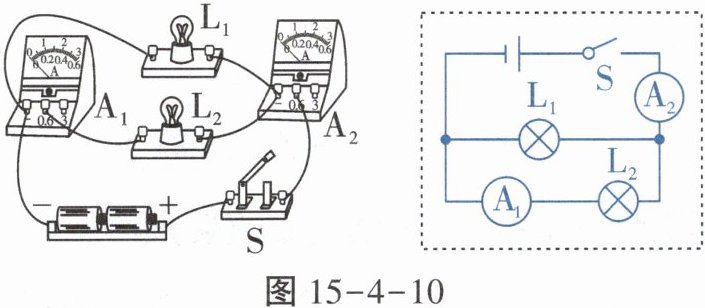

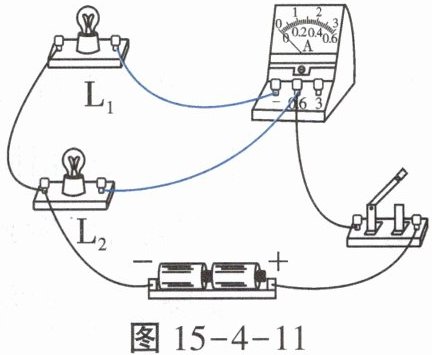

8. (1)请根据如图15-4-10所示的实物图,在虚线框内画出对应的电路图。(如图)_____(2)如图15-4-11所示的电路,请用笔画线代替导线按要求完成电路的连接。要求:两灯并联,电流表测通过灯$L_1$的电流,开关控制整个电路,导线不能交叉。(如图)_____

答案：

9. 某电流表有0~0.6A和0~3A两个量程,实验中使用了0~0.6A这一量程,但在某一次测量中,实验者却读出了2.3A,则实际电流的大小应为(B)A.0.42A B.0.46A C.0.7A D.2.3A

答案： B

10. 如图15-4-12所示的电路,闭合开关时,下列说法正确的是(D)A.两灯串联 B.开关只能控制灯$L_1 C.$电流表测通过灯$L_1$的电流 D.电流表测通过灯$L_2$的电流

答案： D

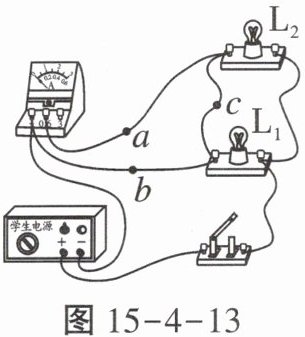

11. 如图15-4-13所示是小明在练习测量电流时连接的电路,电路的连接存在错误。下列操作及说法正确的是(D)A.撤掉导线a,电流表测量的是电路中的总电流 B.撤掉导线a,电流表测量的是通过$L_1$的电流 C.撤掉导线b,电流表测量的是通过$L_2$的电流 D.撤掉导线c,电流表测量的是通过$L_2$的电流

答案： D

12. 某同学用如图15-4-14所示的电路来测量通过灯泡的电流。(1)图中电流表的连接错误是电流表的正、负接线柱接反了。(2)现要测量通过灯泡$L_1$的电流,但只允许变动原图中一根导线中一个端点的接线位置,应将导线c(选填“a”“b”或“c”)的一端改接在电流表的3(选填“3”“0.6”或“-”)接线柱上。(3)在第(2)问已经改动的基础上,若要测量通过灯泡$L_1、$$L_2$的电流之和,而且又只允许再变动一根导线中一个端点接线的位置,应将导线a(选填“a”“b”或“c”)的一端改接在电流表的-(选填“3”“0.6”或“-”)接线柱上。

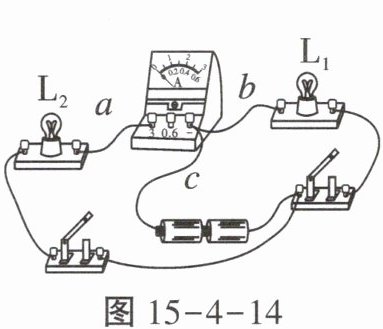

答案： 电流表的正、负接线柱接反了 c 3 a -
