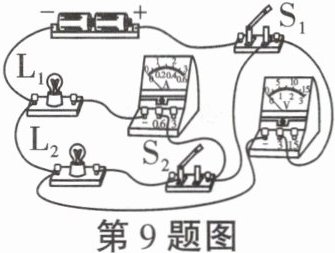

9.如图所示的电路,电源电压不变,闭合$S_1$和$S_2,$灯泡$L_1$和$L_2$均能正常发光,电流表和电压表均有示数。下列分析错误的是(B)A.只闭合$S_1,$电压表可以测量出电源两端的电压B.只闭合$S_1,$电流表可以测量出通过$L_2$的电流C.先闭合$S_1,$再闭合$S_2,L_1$的亮度不变D.先闭合$S_1,$再闭合$S_2,$电流表和电压表的示数均不变

答案： B

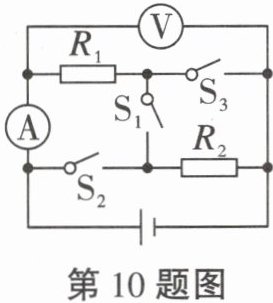

10.如图所示,电源电压恒定,先只闭合开关$S_1,$两电表均有示数;再断开$S_1,$同时闭合$S_2$和$S_3,$此过程中(C)A.电压表示数变大,电流表示数变小B.电压表示数变小,电流表示数不变C.电压表示数与电流表示数的乘积变大D.电压表示数与电流表示数的比值不变

答案： C

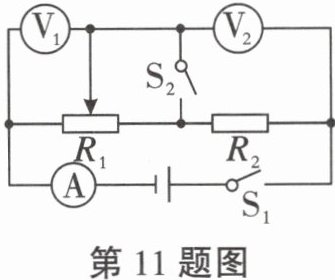

11.(2024 南开中学期中)如图所示的电路,电源电压保持不变,只闭合$S_1,$滑动变阻器的滑片向右移动,下列说法中正确的是$(B)A.V_1$示数变大$,V_2$示数变小,电流表示数变大B.电压表$V_1$和$V_2$示数之和不变C.若闭合$S_1、$$S_2,$滑动变阻器的滑片向右移动,则电路中电流变大D.若闭合$S_1、$$S_2,$滑动变阻器的滑片向右移动,则电压表$V_1$和电流表示数之比不变

答案： B

(2024 绥化)如图所示的电路,R₀是定值电阻$,R_1$是阻值随光照强度增大而减小的光敏电阻。闭合开关S,逐渐增大光敏电阻的光照强度,关于两个电表示数的说法中,正确的是( )A.电压表和电流表的示数都增大B.电压表和电流表示数的比值增大C.电流表示数减小,电压表示数增大D.电流表示数增大,电压表示数减小

答案： D

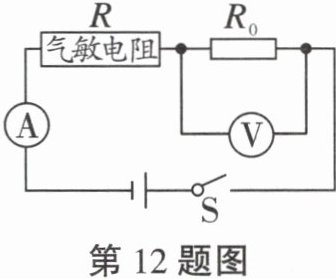

12.(2024 黑龙江)天然气是一种清洁能源,方便居民使用的同时,存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路,如图所示,电源电压恒定不变,R₀为定值电阻,R为气敏电阻。若R阻值随天然气浓度的增大而减小,则天然气(D)A.浓度增大,电流表示数变小B.浓度增大,电压表示数变小C.浓度减小,电流表示数变大D.浓度减小,电压表示数变小

答案： D

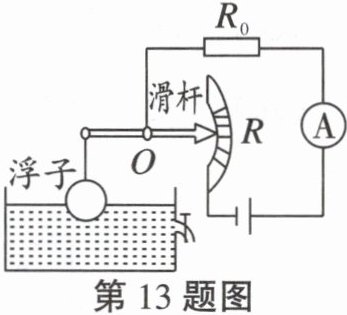

13.(2024 武汉)如图所示是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片,杠杆的右端是滑动变阻器的滑片,杠杆的左端固定着一个浮子,油箱内油量变化时,滑片就在电阻片R的两端之间滑动。下列说法错误的是(D)A.定值电阻R₀和滑动变阻器是串联的B.油量减少时,滑动变阻器接入电路的电阻变大C.油量增加时,电流表的示数变大D.油箱中没有油时,电流表的示数为零

答案： D
