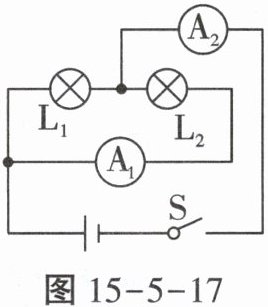

9. 如图所示的电路中,开关S闭合后,电流表$A_1$与$A_2$的示数之比为3:5,则通过灯泡$L_1、$$L_2$的电流之比为 2:3;若通过$L_1$的电流为0.2A,则电流表$A_2$的示数为 0.5A。

答案： 2:3 0.5

10. (2024重庆八中月考)小泓和小鲁在完成“探究串、并联电路中的电流关系”的实验。
(1)小泓同学在探究“并联电路中,干路电流与支路电流的关系”。

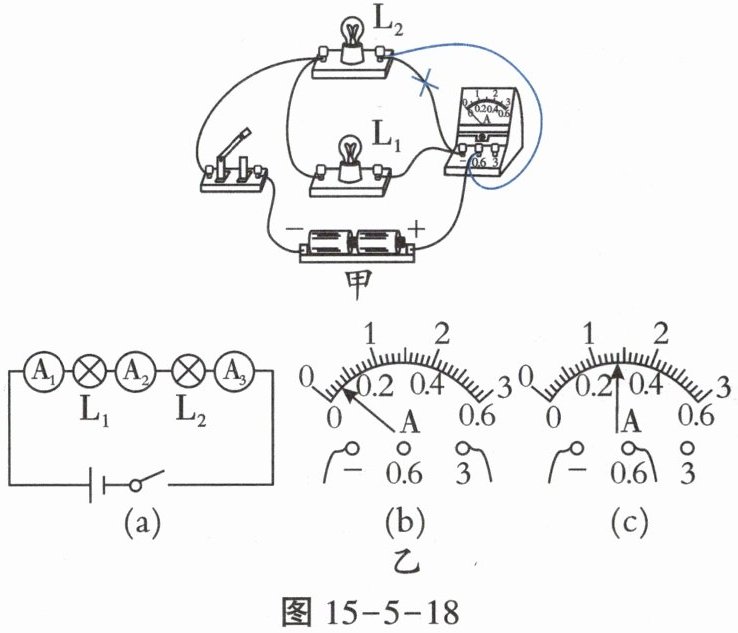

①如图甲所示是小泓同学连接的电路,请在原图上只改动一根导线,使电流表测量通过灯泡L_1的电流(要求:在需改动的导线上画“×”,用笔将改动后的导线画出,导线不许交叉)。(如图)

②在闭合开关前,小泓同学发现电流表的指针偏向零刻度线左侧,原因是 _____;在实验过程中,L_2突然熄灭,L_1亮度不变,电路出现的故障可能是L_2 _____。
③排除故障后,用电流表测出通过L_1的电流为0.3A、通过L_2的电流为0.3A,小泓认为并联电路中各支路电流相等。小鲁认为小泓的结论可能不正确,为了验证结论的普遍性,小泓下一步的操作应该是( )。
A. 将电源两极对调,再次测量各支路和干路中的电流
B. 改变开关的位置,再次测量各支路和干路中的电流
C. 换用不同规格的灯泡,再次测量各支路和干路中的电流
D. 将两只灯泡的位置对调,再次测量各支路和干路中的电流

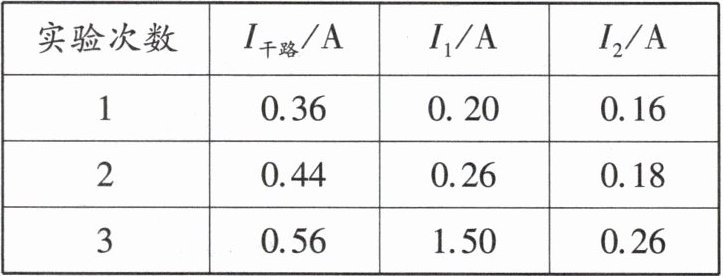

④他们多次实验的实验数据记录如下表所示。
实验次数 $I_{干路}/A$ $I_{1}/A$ $I_{2}/A$
1 0.36 0.20 0.16
2 0.44 0.26 0.18
3 0.56 1.50 0.26

表格中有一个数据有明显错误,该数据为 _____A,小泓分析可能是由于读数时看错量程导致的。纠正错误后,小泓得出结论:并联电路的干路电流等于 _____,各支路电流不一定相等。
(2)小鲁同学在探究“串联电路的电流规律”时,他设计了如图乙(a)所示的电路图,并按照实验操作规范来完成实验探究。电流表A_1、A_2的示数如图乙(b)(c)所示,通过读数,小鲁发现两处电流大小分别为0.3A和 _____A,得出“串联电路中各处的电流不相等”的结论。造成他本次实验结论判断错误的原因是 _____。

答案： 电流表未调零 断路 C 1.50 各支路电流之和 0.28 两电流表所选量程不同,分度值不同,读数有误差
