《2025年启航新课堂九年级物理全一册人教版》

4. 在电学实验中,遇到电路故障时常用电压表来检测。如图所示,电源电压恒为4.5V,闭合开关后两灯均不亮,用电压表先后测得ad、ac和ab两端的电压均为4.5V,则故障可能是(A)A. 灯$L_1$断路 B. 灯$L_2$断路 C. 灯$L_1$短路 D. 灯$L_2$短路

答案： A

5. (多选)(2024烟台)如图所示,电源电压保持不变,闭合开关后发现电压表无示数,假设电路中只有一个元件发生故障,则故障的原因可能是( )A. 灯泡$L_1$短路 B. 灯泡$L_2$短路 C. 灯泡$L_1$断路 D. 灯泡$L_2$断路

答案： AD

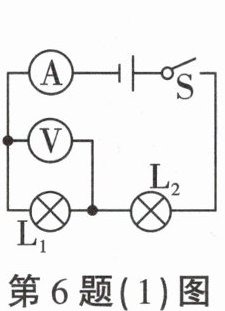

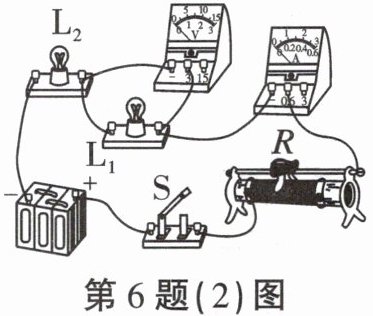

6. (1)如图所示的电路,闭合开关后一灯亮,另一灯不亮,电流表有示数,电压表无示数,其原因可能是(A)$A. L_1$短路$ B. L_1$断路$ C. L_2$短路$ D. L_2$断路 (2)如图所示的电路,闭合开关$,L_1$发光$,L_2$不发光,电流表和电压表均有示数。电路故障可能是(D)A. 电流表断路 B. 电压表短路$ C. L_1$断路$ D. L_2$短路

答案： A D

7. 如图所示,电源电压不变。闭合开关S,灯泡$L_1、$$L_2$都发光,一段时间后,其中一个灯泡突然熄灭,而电流表和电压表的示数都不变,则产生这一现象的原因可能是(C)$A. L_1$断路$ B. L_1$短路$ C. L_2$断路$ D. L_2$短路

答案： C

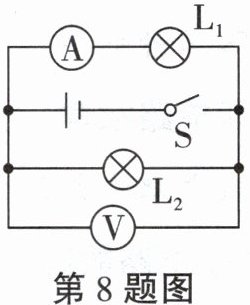

8. 在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作,一段时间后,电流表的示数变小,电压表的示数不变。若电路故障只发生在灯泡$L_1$或$L_2$上,现将灯泡$L_1$与$L_2$对调,对调后电流表的示数变大,电压表的示数仍然不变,则电路故障是(A)$A. L_1$断路$ B. L_2$断路$ C. L_1$短路$ D. L_2$短路

答案： A

9. 如图所示为某实验小组设计的电路,电源电压保持不变。闭合开关后电路正常工作,一段时间后,发现只有一只电表示数变大,经排查,故障只发生在电阻R或灯L上,则以下分析正确的是(B)A. 一定是灯L短路 B. 可能是灯L断路 C. 可能是电阻R短路 D. 可能是电阻R断路

答案： B

10. (2024成都)小张用如图所示的电路测量小灯泡的电阻,电流表和电压表选用小量程。闭合开关前,将滑动变阻器的滑片移到最右端的目的是保护电路。闭合开关,他发现灯泡不亮,两电表的示数均很小,经过检查,确认电路连接正确,两电表均完好,小张的下一步操作应该是移动滑动变阻器的滑片,观察灯泡是否能发光,两电表是否有示数。

答案： 保护电路 移动滑动变阻器的滑片,观察灯泡是否能发光,两电表是否有示数
