例1 如图所示是“探究串联电路电流特点”的实验电路图。

(1)实验中,选择的两个小灯泡的规格是 _____(选填“相同”或“不相同”)的。小莹同学连接好最后一根导线时,发现小灯泡都亮了,出现这种情况的原因是 _____。
(2)实验中小华同学发现两个串联的小灯泡中,一个发光,一个不发光,造成其中一个小灯泡不发光的原因可能是( )。
A. 通过该小灯泡的电流小
B. 该小灯泡的灯丝断了
C. 该小灯泡的灯座处发生短路
D. 该小灯泡靠近负极

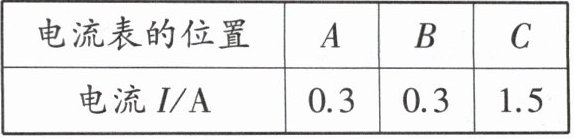

(3)下表是小明同学实验中获得的一组数据:指出表格中所记录的数据中,明显错误的数值是 _____,造成这种错误的原因是 _____。

电流表的位置 A B C
电流I/A 0.3 0.3 1.5

答案： 不相同 连接电路时,开关没有断开 C 1.5 电流表选用小量程,却按大量程读数了
