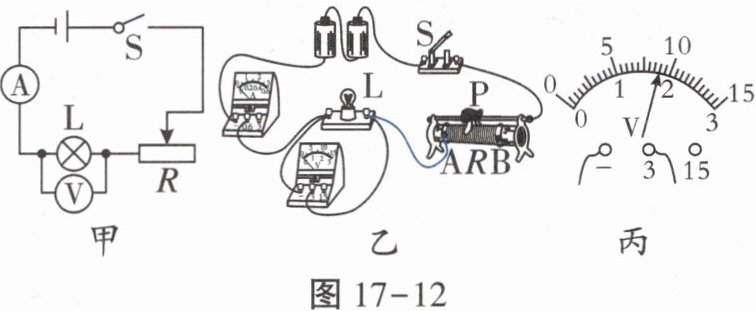

15.(2024 重庆一中期中)小真同学用如图甲所示的电路图探究“小灯泡正常发光时的电阻”,他选用的电源电压为3V,小灯泡铭牌上标有“2.5V”字样,如图乙所示是未连接完整的实验电路。

(1)按照图甲电路图将图乙实物电路连接完整,导线不能交叉。(如图)
(2)闭合开关后,缓慢将滑动变阻器的滑片移动一段距离,发现灯泡始终不发光,则_____(填字母)。
A.直接断开开关,检查导线、灯泡或滑动变阻器是否有故障
B.继续移动滑动变阻器的滑片,观察两电表是否有示数变化
(3)正确连接电路后,某时刻电压表的示数如图丙所示,为_____V;若要测得小灯泡正常发光时的电阻,滑片P应向_____(选填“A”或“B”)端移动。

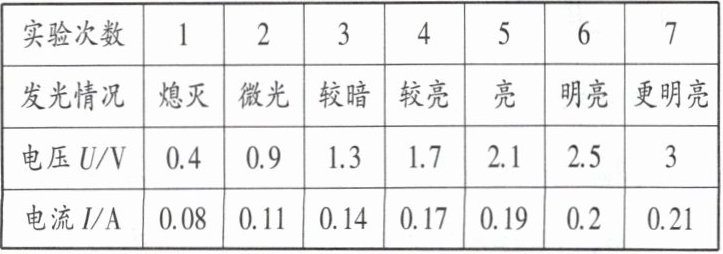

(4)通过移动滑动变阻器的滑片,多次测量小灯泡两端的电压和通过小灯泡的电流,数据记录如下表所示。当小灯泡正常发光时,电阻为_____Ω;通过小灯泡的电流与小灯泡两端的电压不成正比,这是因为_____对小灯泡电阻的影响。
实验次数1234567
发光情况熄灭微光较暗较亮亮明亮更明亮
电压U/V0.40.91.31.72.12.53
电流I/A0.080.110.140.170.190.20.21

(5)在实际测量过程中,调节滑动变阻器使其接入电路中的电阻减小$ΔR_1,$相应的小灯泡的阻值变化$ΔR_2,$则$ΔR_1_____ΔR_2($选填“＞”“＜”或“=”)。
(6)实验结束后,断开开关整理完器材,小真估测此时小灯泡的电阻值可能是_____(填字母)。
A.0Ω B.3Ω C.5Ω D.12.5Ω
(7)同组的小知同学发现:小真实验时正确连接电路后,刚闭合开关S就立即记录了数据。可知本次实验使用的滑动变阻器的最大阻值为_____Ω。

答案： B 1.8 A 12.5 温度 ＞ B 32.5

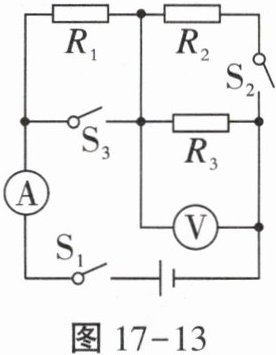

16.如图所示的电路,电源电压保持不变,R_1= 20Ω,R_2= 30Ω;当闭合开关S_1,断开S_2、S_3时,电流表的示数为0.15A,电压表的示数为6V。求:
(1)电阻R_3的阻值;
(2)电源电压;
(3)闭合开关S_1、S_2、S_3时,电流表的示数。
_____

答案： 解:
(1)当闭合开关S_1,断开S_2、S_3时,R_1、R_3串联,电阻R_3的阻值:
$R_{3}= \frac{U_{3}}{I}= \frac{6V}{0.15A}= 40Ω$;
(2)R_1两端的电压:
$U_{1}= IR_{1}= 0.15A×20Ω= 3V$,
电源电压:$U= U_{1}+U_{3}= 3V+6V= 9V$;
(3)闭合开关S_1、S_2、S_3时,R_2、R_3并联,通过两电阻的电流分别为
$I_{2}= \frac{U}{R_{2}}= \frac{9V}{30Ω}= 0.3A$,$I_{3}= \frac{U}{R_{3}}= \frac{9V}{40Ω}= 0.225A$,
电流表的示数:
$I'= I_{2}+I_{3}= 0.3A+0.225A= 0.525A$。
