《2025年启航新课堂九年级物理全一册人教版》

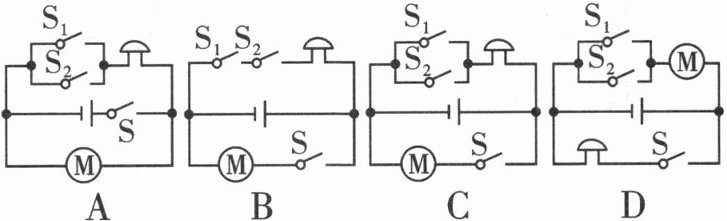

8. 公交车后门左右扶杆上各装有一个按钮开关(分别用$S_1、$$S_2$表示),当乘客按下任意一个开关时,电铃响起,提醒司机有乘客要下车;待车停稳后,司机按下控制电动机的开关S,后门打开,乘客才能下车。下列电路设计符合要求的是( )A. B. C. D.(C)

答案： C

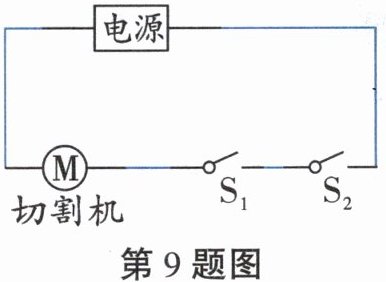

9. 电动切割机有两开关$S_1、$$S_2,$必须两手同时用力各压一个开关,切割机才会工作,最大限度保护操作人员。把图中各元件连成一个电路,使其能按上述要求工作。(如图)_____

答案：

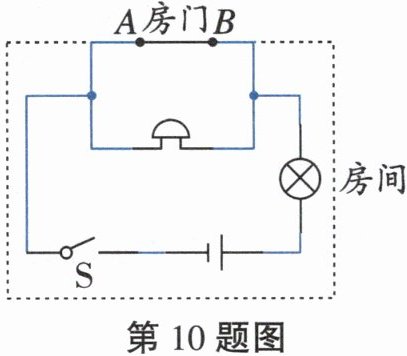

10. “创新”实验小组的同学要设计一个自动防盗报警电路。要求:晚间开关S闭合后,灯亮电铃不响;当房门被打开时,细导线AB被扯断,灯亮且电铃发声自动报警。请按要求连接如图所示的电路元件。(如图)_____

答案：
