《2025年启航新课堂九年级物理全一册人教版》

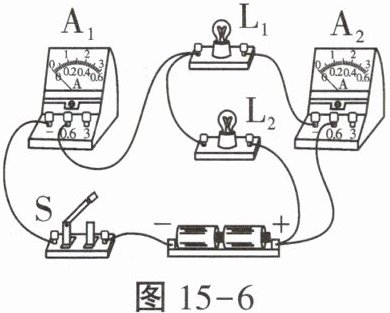

5.(2024温江区模拟)如图15-6所示的实物电路图,下列分析正确的是(A)
$A.L_1$和$L_2$并联
B.S只控制$L_2$
$C.A_1$测$L_1$的电流
$D.A_2$测$L_2$的电流

答案： A

6.甲、乙、丙三灯组成的串联电路,如果甲灯暗、乙灯较亮、丙灯最亮,则通过三灯的电流I甲、I乙、I丙的大小关系是(B)

A.I甲＞I乙＞I丙
B.I甲= I乙= I丙
C.I甲＜I乙＜I丙
D.无法确定

答案： B

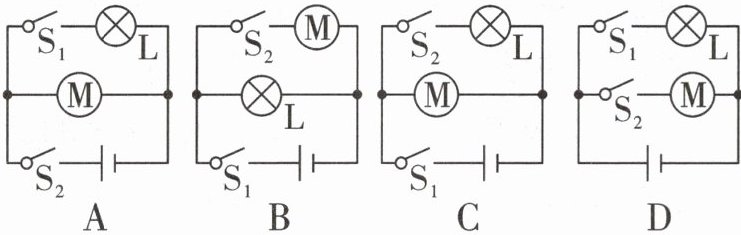

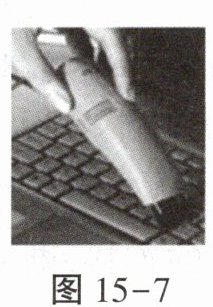

7.小明妈妈网购了一个电脑键盘清洁器,如图15-7所示。在使用过程中小明发现清洁器的工作状态由两个开关控制,开关$S_1$只控制小灯泡,开关$S_2$只控制电动机。下列四个电路图中,能实现上述控制方式的是(D)

A.
B.
C.
D.

答案： D

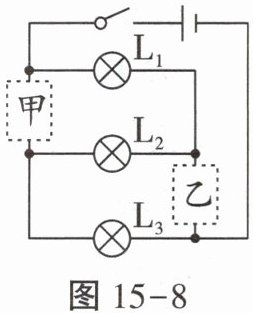

8.(2024巴蜀中学月考)能能同学手里有三只相同规格的小灯泡,他设计了如图15-8所示的电路,可忘记画上甲、乙两处的电路元件:①若甲、乙是两个开关,即能实现三灯串联又能实现三灯并联;②若甲、乙是两个开关,即能实现三灯同时工作,又能实现$L_1、$$L_2、$$L_3$各自独立工作;③若甲、乙是两只电流表,三灯并联且两表示数相同;④若甲、乙是两只电流表,两表示数的关系是2I甲= 3I乙;⑤若甲、乙是两只电流表,三灯串联且两表示数相同。其中说法中正确的是(A)

A.①③
B.①⑤
C.①②③
D.①②④

答案： A

9.(2024甘肃)在干燥的天气里,用塑料梳子梳头时,发现梳子会吸引头发,这是因为梳子与头发摩擦带了异种电荷;越梳头发越蓬松,这是因为同种电荷相互排斥。

答案： 异种电荷 同种电荷相互排斥

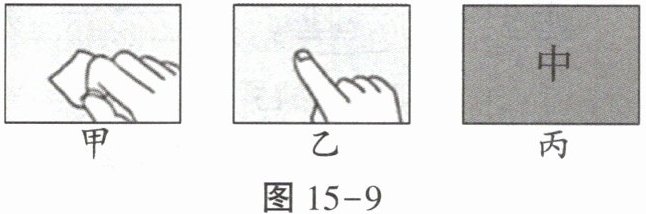

10.(2024淄博)小明模拟静电复印原理。他先用丝绸快速摩擦整块塑料板(如图15-9甲),使塑料板带电,再用手指在塑料板上写了一个“中”字(如图15-9乙),然后在塑料板上均匀地撒上一层细小干木屑,将塑料板缓慢竖起,在重力作用下干木屑下落,“中”字就在塑料板上显现出来了(如图15-9丙),“中”字能显现出来的原因:一是摩擦过的塑料板能吸引轻小物体,二是人体是导体。

答案： 带电 吸引轻小物体 人体是导体

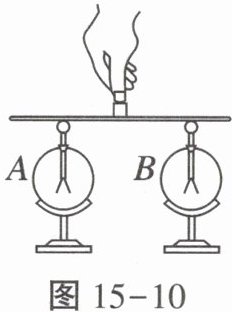

11.(2024九龙坡区月考)如图15-10所示,取两个相同的验电器A和B,使A带负电,B不带电,用带有绝缘手柄的金属棒把A和B连接起来会看到B的金属箔张开,验电器B带上了负电,金属棒内在连接瞬间电子移动方向从A到B(选填“A到B”或“B到A”)。

答案： 负 A到B
