《2025年启航新课堂九年级物理全一册人教版》

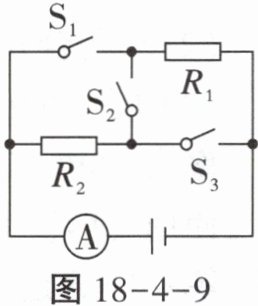

9. 如图18-4-9所示的电路,电源电压保持不变$,R_1= 10Ω,R_2= 5Ω。$(1)当闭合$S_2,$断开$S_1、$$S_3$时,电流表的示数为0.4A,求电源电压；(2)当闭合$S_1、$$S_3,$断开$S_2$时,求通电10s电阻$R_1$产生的热量。_____

答案：
解:
(1)当闭合$S_2,$断开$S_1、$$S_3$时$,R_1$和$R_2$串联,电路总电阻：R_总$= R_1+R_2= 10Ω+5Ω= 15Ω,$电源电压:U= IR_总= 0.4A×15Ω= 6V；
(2)当闭合$S_1、$$S_3,$断开$S_2$时$,R_1$和$R_2$并联,通过$R_1$的电流$:I_1= U/R_1= 6V/10Ω= 0.6A,$通电10s电阻$R_1$产生的热量：$Q= I_1^2R_1t= (0.6A)^2×10Ω×10s= 36J。$

10. (2024重庆)小刘同学利用如图18-4-10所示的电路测量电阻R的阻值。闭合开关S,将滑片P移至某一位置时,电压表示数为2V,电流表示数为0.4A。下列说法正确的是(B)A.图中的甲是电压表、乙是电流表 B.将滑片P向左移时R的功率增大 C.一次实验就能精确测出R的阻值 D.电流0.4A时,R一分钟发热0.8J

答案： B

11. 某玩具车电动机M的转子线圈电阻R₀= 1Ω,一同学把该电动机M接入如图18-4-11所示的电路中,闭合开关,调节滑动变阻器的滑片P,使电动机M正常工作,此时电压表的示数为9V,电流表的示数为1A,则该电动机M的额定功率为9W；正常工作1min,该电动机M把480J的电能转化为机械能。

答案： 9 480

12. (2024广元)如图18-4-12所示是“扬帆”学习小组对小灯泡L和定值电阻R的阻值进行测量后,根据实验数据绘制的U-I图像。若将L和R串联接在电压为8V的电源两端,L与R的电阻之比为1:1；若将L和R并联接在电压为2V的电源两端,则1min内L与R产生的热量之比为3:2。

答案： 1:1 3:2

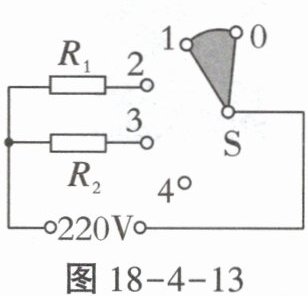

13. (2024成都)小张想设计一个有“低温”“中温”和“高温”三个挡位的电加热器,其电路图如图18-4-13所示,电源电压为$220V,R_1、$$R_2$是电热丝,开关S接触相邻的两个触点。他准备了三根电热丝,其中$R_1= 242Ω,$另外两根电热丝的阻值分别是121Ω和242Ω,则$R_2$应选取阻值为121Ω的电热丝。开关S接触“1”“2”两个触点时,通电1min,电流产生的热量是$$1.2×10^4$J。$

答案： 121 $1.2×10^4$
