《2025年启航新课堂九年级物理全一册人教版》

10. 如图17-2-10所示是电阻甲和乙的I-U图像,由图像可知下列判断错误的是(B)

A.甲的电阻值是20Ω
B.甲的电阻值大于乙的电阻值
C.甲、乙串联,乙两端的电压为1V时,甲两端的电压为3V
D.甲、乙并联,通过甲的电流为0.1A时,通过乙的电流为0.2A

答案： B

11. 如图17-2-11所示,电源电压不变,电阻$R_{2}= 4\Omega$。闭合开关,小明在实验过程中仅记录了三只电表的示数,分别为1、4、5,但漏记了单位。关于所用电源的电压和电阻$R_{1}$的阻值,下列判断正确的是(C)

A.4V 2Ω
B.5V 1Ω
C.4V 1Ω
D.2V 2Ω

答案： C

12.(2024江北区期中)一个标有“6V 0.3A”字样的电阻$R_{1}$和一个标有“4V 0.2A”字样的电阻$R_{2}$,在保证电路安全的情况下,若串联接入电路,则它们两端允许加的最大电压为8V；若并联接入电路,则干路中允许的最大电流为0.4A。

答案： 8 0.4

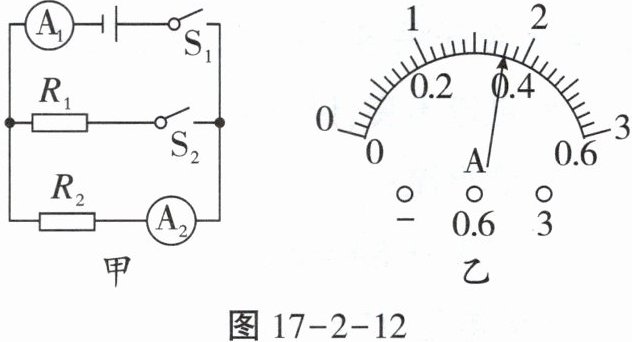

13. 如图17-2-12甲所示的电路,开关$S_{1}$、$S_{2}$闭合后,两电流表的指针均指在同一位置,示数如图17-2-12乙所示,则通过$R_{1}$的电流为1.44A,两电阻之比$R_{1}:R_{2}= $1:4；只断开开关$S_{2}$,电流表A_1的示数将变小(选填“变大”“变小”或“不变”)。

答案： 1.44 1:4 变小

14. 如图17-2-13所示,$R_{1}= 25\Omega$,小灯泡L的规格为“2.5V 0.3A”,电源电压保持不变。(不考虑灯丝电阻的变化)(1)$S_{1}$、$S_{2}$都断开时,小灯泡L正常发光,求电源电压；(2)$S_{1}$、$S_{2}$都闭合时,电流表的示数为0.6A,求$R_{2}$的阻值。_____

答案：
解:
(1)当$S_{1}$、$S_{2}$都断开时,$R_{1}$与L串联,小灯泡L正常发光,电路中的电流:$I_{1}= I_{L}= 0.3A$,$R_{1}$两端电压:$U_{1}= I_{1}R_{1}= 0.3A×25\Omega=7.5V$,电源电压:$U= U_{L}+U_{1}= 2.5V+7.5V= 10V$；
(2)当$S_{1}$、$S_{2}$都闭合时,$R_{1}与R_{2}$并联,电流表测干路电流,则通过$R_{1}$的电流:$I_{1}'= \frac{U}{R_{1}}= \frac{10V}{25\Omega}=0.4A$,通过$R_{2}$的电流:$I_{2}= I-I_{1}'= 0.6A-0.4A= 0.2A$,$R_{2}$的阻值:$R_{2}= \frac{U}{I_{2}}= \frac{10V}{0.2A}= 50\Omega$。
