《2025年启航新课堂九年级物理全一册人教版》

6. 如图17-2-4所示,电源两端的电压U保持不变。闭合开关$S_{1}$、$S_{2}$,电流表示数为2A。闭合开关$S_{1}$,断开开关$S_{2}$,电流表示数为1.5A。已知电阻$R_{1}= 10\Omega$,求：(1)电源两端的电压U；(2)电阻$R_{2}$的阻值。_____

答案： 解:
(1)电源两端的电压:$U= U_{1}= I_{1}R_{1}= 1.5A×10\Omega=15V$；
(2)当闭合开关$S_{1}$、$S_{2}$时,两电阻并联,通过$R_{1}$的电流不变,仍为1.5A,通过$R_{2}$的电流:$I_{2}= I-I_{1}= 2A-1.5A= 0.5A$,$R_{2}$两端的电压:$U_{2}= U= 15V$,电阻$R_{2}$的阻值:$R_{2}= \frac{U_{2}}{I_{2}}= \frac{15V}{0.5A}= 30\Omega$。

1. 根据欧姆定律,下列说法正确的是(D)

A.导体的电阻越大,通过它的电流越小
B.导体的电阻与电压成正比,与电流成反比
C.导体的电阻由它两端的电压和通过它的电流的比值决定
D.导体两端的电压越大,通过这段导体的电流越大

答案： D

2. 某导体两端的电压为2V时,流过它的电流为0.5A,若该导体两端的电压变为原来的2倍,则导体的电阻和导体中的电流分别为(D)

A.8Ω 0.5A
B.8Ω 1A
C.4Ω 0.5A
D.4Ω 1A

答案： D

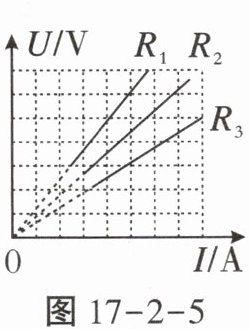

3. 如图17-2-5所示是利用数字化电压-电流传感器测量电阻后绘出的不同电阻的U-I图像。由图像可知,下列判断正确的是(B)

A.$R_{1}＜R_{2}＜R_{3}$
B.$R_{1}＞R_{2}＞R_{3}$
C.$R_{1}= R_{2}= R_{3}$
D.无法比较$R_{1}$、$R_{2}$、$R_{3}$的大小

答案： B

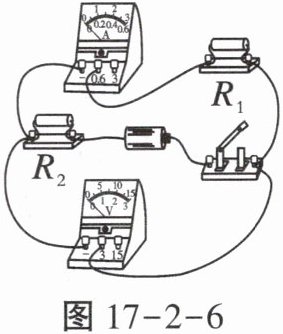

4. 如图17-2-6所示的电路,电源电压为1.5V,电阻$R_{1}$的阻值为2Ω。闭合开关后,电流表的示数为0.3A,则(D)

A.电阻$R_{1}和R_{2}$是并联的
B.通过$R_{1}$的电流大于0.3A
C.电压表测量电阻$R_{2}$两端的电压
D.电压表的示数为0.6V

答案： D

5. 德国物理学家欧姆总结出导体中电流跟电压和电阻之间的定量关系,为了纪念他,人们将他的名字命名为电阻的单位。

答案： 欧姆 电阻

6. 一个阻值为10Ω的电阻,它两端的电压为3V时,通过它的电流为0.3A；当通过它的电流为1.5A时,它两端的电压为15V；当电阻两端没有加电压时,通过它的电流为0A,它的电阻为10Ω。

答案： 0.3 15 0 10

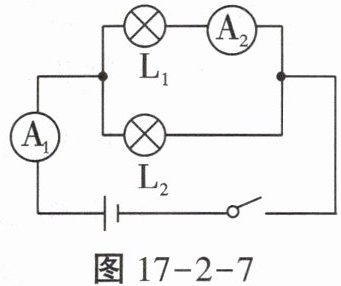

7.(2024滨州)如图17-2-7所示的电路,电源电压为3V,闭合开关后,电流表$A_1$的示数为0.6A,电流表$A_2$的示数为0.2A,则通过灯泡$L_2$的电流为0.4A,灯泡$L_1$的阻值为15Ω。

答案： 0.4 15

8. 如图17-2-8所示的电路,$R_{1}= 4\Omega$,$R_{2}= 6\Omega$,当开关S闭合时,通过$R_{1}与R_{2}$的电流之比为1:1；加在$R_{1}与R_{2}$两端的电压之比为2:3。

答案： 1:1 2:3

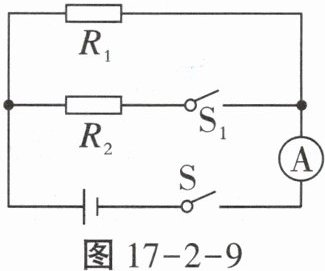

9. 如图17-2-9所示的电路,已知电阻$R_{1}$的阻值为20Ω,假定电源电压保持不变。只闭合开关S时,电流表的示数为0.15A；开关S和$S_{1}$均闭合时电流表的示数为0.21A。求：(1)电源电压U的大小；(2)电阻$R_{2}$的阻值。_____

答案： 解:
(1)电源电压:$U= I_{1}R_{1}= 0.15A×20\Omega=3V$；
(2)通过电阻$R_{2}$的电流:$I_{2}= I-I_{1}= 0.21A-0.15A= 0.06A$,电阻$R_{2}$的阻值:$R_{2}= \frac{U}{I_{2}}= \frac{3V}{0.06A}= 50\Omega$。
