《2025年启航新课堂九年级物理全一册人教版》

1. 如图所示的电路,电源电压保持不变,L为阻值不变的灯泡。闭合开关S后,将滑动变阻器R的滑片P向左滑动时,下列判断正确的是(C)A.灯泡L变暗B.电压表的示数变大C.电路的总功率变大D.电压表的示数与电流表示数的比值变大

答案： C

2.(2024 兰州)如图所示的电路,电源电压保持不变,闭合开关S后,将滑动变阻器$R_2$的滑片P从最右端向左移动到中点的过程中,下列说法正确的是(A)A.滑动变阻器$R_2$消耗的功率变大B.电流表A的示数变小C.电压表V的示数变大D.电压表V与电流表A的示数之比变大

答案： A

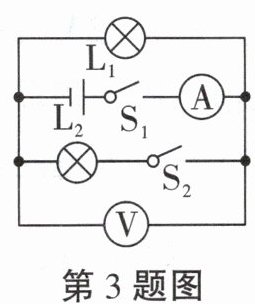

3. 在如图所示的电路中,电源电压保持不变。先闭合开关$S_1$后,再闭合开关$S_2,$电流表的示数变大,灯泡$L_1$的电功率不变。(选填“变大”“变小”或“不变”)

答案： 变大 不变

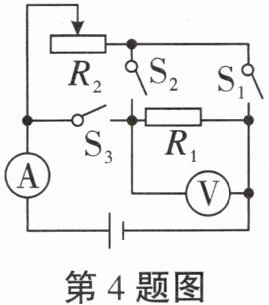

4. 如图所示,电源电压恒定。下列说法正确的是(D)A.只闭合$S_2$时电流表的示数大于只闭合$S_1、$$S_3$时电流表的示数B.只闭合$S_2$时电压表的示数大于只闭合$S_1、$$S_3$时电压表的示数C.只闭合$S_1、$$S_3,$当$R_2$的滑片向左移动时$,R_1$的功率逐渐变大D.只闭合$S_1、$$S_3,$当$R_2$的滑片向右移动时,电路的总功率逐渐变大

答案： D

5. 如图所示是酒精浓度检测仪的简化电路图,电源电压保持不变$,R_1$为定值电阻$,R_2$为酒精气体传感器,其阻值随酒精气体浓度的增大而减小。闭合开关S,酒后的驾驶员对着$R_2$呼出气体,酒精气体浓度增大,则(B)A.电路中总电阻增大B.电压表V示数减小$C.R_1$的功率减小D.电路的总功率减小

答案： B

6. 学校科技小组设计了一个室内天然气泄漏检测仪,原理如图所示。其中R是检测天然气的电阻(气敏电阻),天然气浓度增大时,R减小,R₀为定值电阻,电源电压不变,闭合开关S。下列判断正确的是(D)A.显示仪一定是电流表B.室内有天然气泄漏时,显示仪示数变小C.室内有天然气泄漏时,电路消耗的电功率变小D.若调低报警浓度,可将R₀换成阻值大一点的电阻

答案： D
