《2025年启航新课堂九年级物理全一册人教版》

例1 某种用电器正常工作时,测得通过它的电流为4A,则此用电器可能是(D)A.台式小风扇 B.计算器 C.家用节能灯 D.电磁炉

答案： D

1. 关于家用电器正常工作时的电流,下列说法合理的是(B)A.电风扇约为2A B.手电筒约为0.2A C.电视机约为2A D.空调约为500mA

答案： B

2. 通过某灯泡的电流是0.18A,等于1.8×10^{2}mA,等于1.8×10^{5}μA,而通过某电流表的电流只有2μA,合2×10^{-6}A。

答案： 1.8×10^{2} 1.8×10^{5} 2×10^{-6}

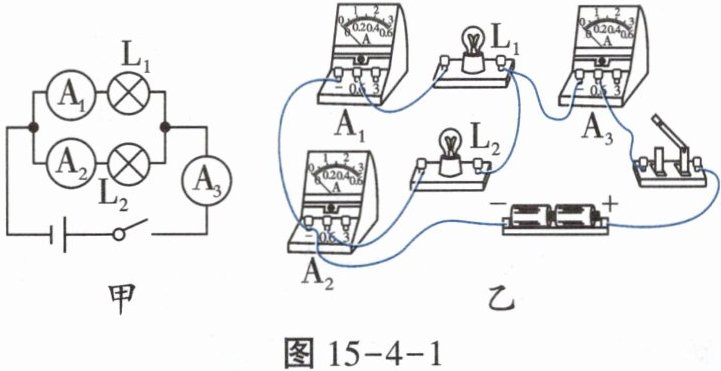

例2 以笔画线代替导线,按图15-4-1甲所示电路图把图15-4-1乙所示实物图连接起来。(导线不允许交叉)(如图)_____

答案：

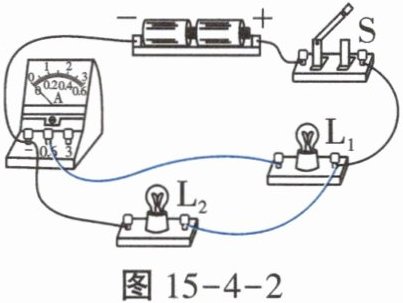

3. 如图15-4-2所示是未完成连接的实物图,请用笔画线代替导线完成该电路的连接。要求:两灯并联,开关S在干路上,电流表只测量通过$L_1$的电流,导线不能交叉。(如图)_____

答案：

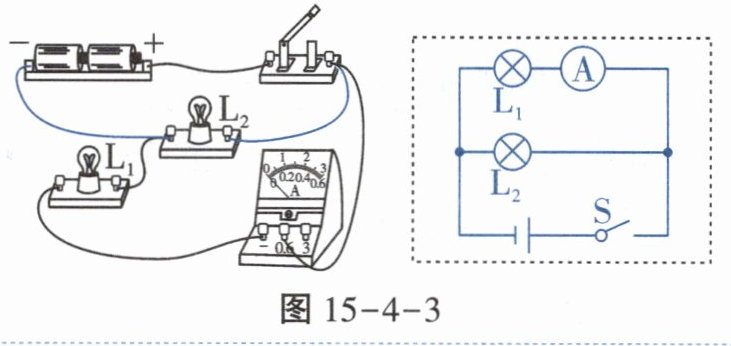

4. 如图15-4-3所示的器材,两灯并联,电流表只测量通过$L_1$的电流,开关控制两盏灯。(1)请添加两条导线将电路补充完整。(2)在虚线框内画出电路图。(如图)_____

答案：

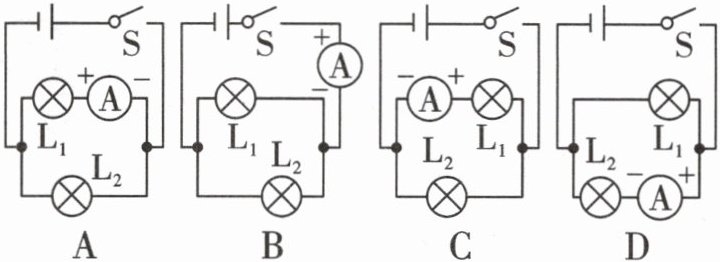

例3 下列图中能够直接测出通过灯$L_1$电流的电路是(C)

答案： C

5. 如图15-4-4所示的电路,当开关S闭合后,电流表测量的是(C)A.通过干路的电流 B.通过灯$L_1$电流 C.通过灯$L_2$的电流 D.通过开关的电流

答案： C
