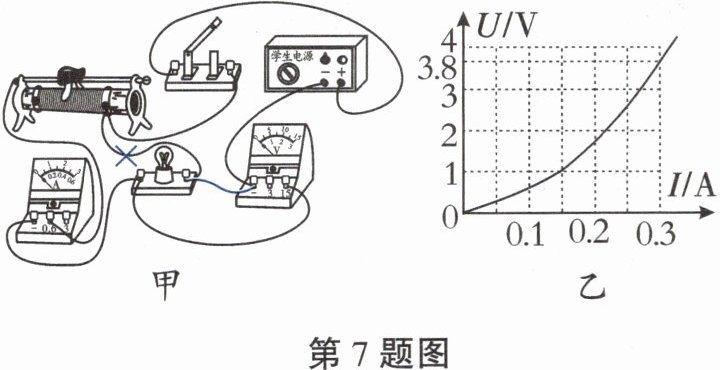

7.小超和同学们用“伏安法”测小灯泡正常发光时的电阻,小灯泡正常发光时的电压为3.8V,电源电压保持9V不变,滑动变阻器的规格为“40Ω 1A”。(1)如图甲所示是小超同学连接的实物电路。图中只有一处连接错误,请在错误处画“×”,并用笔画线代替导线将电路连接正确(注意不能与其他导线交叉)。(如图)(2)改正错误后,闭合开关,过了一段时间,灯突然熄灭,电流表、电压表的示数均变为0,则发生的故障可能是_____。(只有灯泡或滑动变阻器发生故障)(3)排除故障后,调节滑动变阻器的滑片,并绘制出了小灯泡的电流随电压变化的图像如图乙所示,则小灯泡正常发光时的电阻约为_____Ω(保留一位小数)。(4)小超又找来10Ω、20Ω、40Ω的定值电阻想要继续探究“电流与电阻的关系”,他只将10Ω的定值电阻代替小灯泡连入电路,调节滑动变阻器的滑片使定值电阻两端的电压为U₀= 4V。接下来断开开关,将10Ω的定值电阻替换为20Ω的定值电阻,调节滑动变阻器的滑片使电压表的示数为_____V。在用40Ω的定值电阻替换20Ω的定值电阻时,他发现电压表的示数始终不能调为U₀。为完成四次探究,小超设计了如下调整方案,请帮他补充完整：①若只更换电源,则更换的电源电压范围为_____V；②若只调整电压表的示数,则应该控制电压表示数U₀的范围为_____V；③若只更换滑动变阻器,则更换的滑动变阻器的最大阻值至少为_____Ω,允许通过的最大电流至少为_____A；④若只更换定值电阻,则更换的定值电阻阻值的范围为_____Ω；⑤若只在电路中串联一个定值电阻,则串联的定值电阻的范围为_____Ω。

答案： 滑动变阻器断路 12.7 4 4~8 4.5~6 50 0.4 6.67~32 10~12.5
