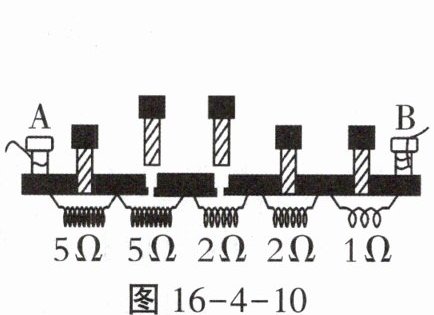

8. 如图16-4-10所示是插入式电阻箱的结构示意图,它的最大电阻值是15Ω,图中A、B两个接线柱之间的电阻值是7Ω。

答案： 15 7

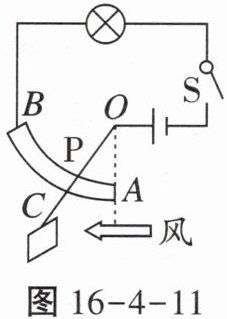

9. 一位同学设计了一个风力测定仪,如图16-4-11所示,O是转动轴,OC是金属杆,下面连接着一块受风板。无风时,OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻,P点是金属杆与弧形电阻的接触点,电路中接有一个小灯泡。测风力时,闭合开关S,金属杆OC与弧形电阻AB结合在一起相当于一个滑动变阻器;风力越大,该风力测定仪灯泡越亮(选填“亮”或“暗”);如果要提高装置反映风力大小的性能,可采取的方法是串联一个电流表。

答案： 滑动变阻器 亮 电流表

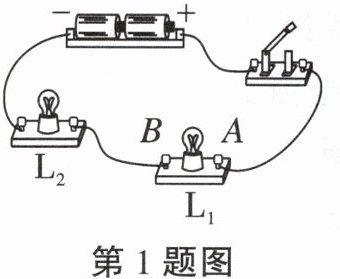

1. 如图所示,电路中的开关闭合后,两灯都不亮,用一根导线连接A、B两点后,灯$L_1$不亮,灯$L_2$亮,若故障只有一处,电路的故障可能是(A)A. 灯$L_1$断路 B. 灯$L_1$短路 C. 灯$L_2$断路 D. 灯$L_2$短路

答案： A

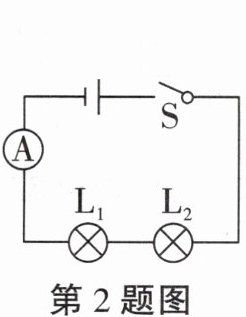

2. 如图所示的电路,闭合开关S后,灯泡$L_1$亮,电流表有示数,但灯泡$L_2$不亮。电路中的故障可能是(D)A. 灯泡$L_2$的灯丝断了或灯泡$L_2$与灯座未接通 B. 电流表被烧坏了 C. 电流表的两个接线柱间被短路 D. 灯泡$L_2$的两个接线柱间被短路

答案： D

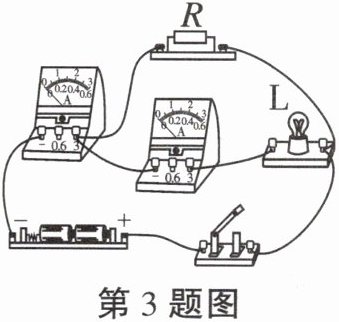

3. 如图所示的电路,闭合开关后,两电流表正常工作,且示数相同,则发生的故障可能是(B)A. R短路 B. R断路 C. L短路 D. L断路

答案： B
