《2025年启航新课堂九年级物理全一册人教版》

1. 在“伏安法测电阻”的实验中,下列说法正确的是(B)

A.为了监测电路连接是否正确,连接电路时,需闭合开关
B.应该选取规格匹配的器材,既不会损坏器材,又能使测量结果误差小
C.在无法估计被测电阻大小时,电流表、电压表应选用较小的量程
D.需进行三次实验,这样测量的结果才具有普遍性

答案： B

2. 在“伏安法测电阻”的实验中,滑动变阻器不能起到的作用是(C)

A.改变电路中的电流
B.改变被测电阻两端的电压
C.改变被测电阻的阻值
D.保护电路

答案： C

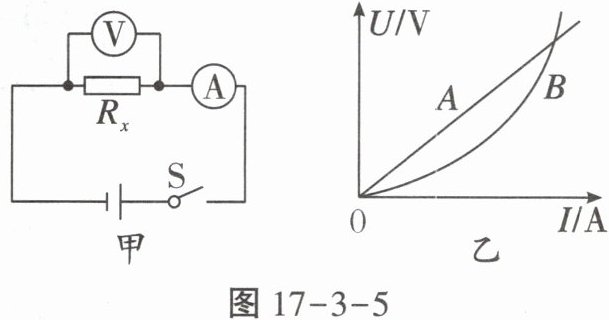

3. 实验小组设计如图17-3-5甲所示电路来测量未知定值电阻R_x的阻值,小富提出,这样只能得到一组数据,测量结果误差可能较大。为了减小误差,需要多次测量,应该在电路中串联一个_____。他们利用改进后的电路进行实验,并绘制出R_x的U-I图像如图17-3-5乙所示,A、B两条图线中,_____是他们绘制出的图线。

答案： 滑动变阻器 A

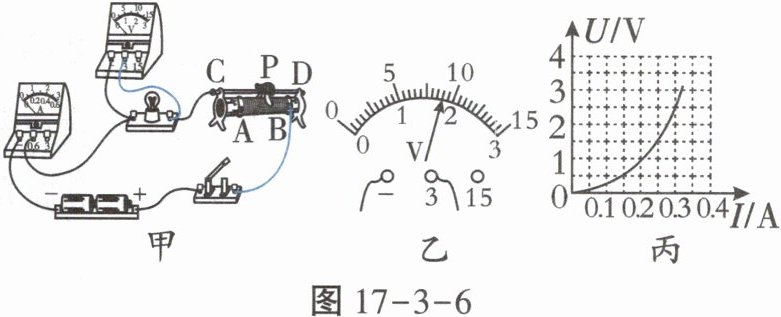

4. (2024枣庄)如图17-3-6甲所示为“测量小灯泡电阻”的实验装置,已知小灯泡标有2.5V字样。

(1)请用笔画线代替导线,在图17-3-6甲中将实验电路连接完整(要求:滑动变阻器的滑片向右移动时小灯泡变亮)。
(2)在检查电路无误后进行实验,当电压表的示数如图17-3-6乙所示时,为了测量小灯泡正常发光时的电阻,应将滑动变阻器的滑片P向_____(选填“A”或“B”)端移动,同时眼睛注意观察_____(选填“电压表”“电流表”或“小灯泡”),直至小灯泡正常发光。
(3)通过移动滑动变阻器的滑片P,进行多次测量记录数据,并绘制U-I图像如图17-3-6丙所示,由此可得小灯泡正常发光时的电阻是_____Ω(结果保留一位小数)。
(4)根据图17-3-6丙可知小灯泡的电阻是_____(选填“变化”或“不变”)的,你认为原因是_____。

答案： B 电压表 8.3 变化 灯丝电阻受温度的影响
