《2025年启航新课堂九年级物理全一册人教版》

10. 如图所示的电路图,1、2、3、4表示电路的四个连接点,将图中有关点连接起来,使灯$L_1$、$L_2$并联。(如图)_____

答案：

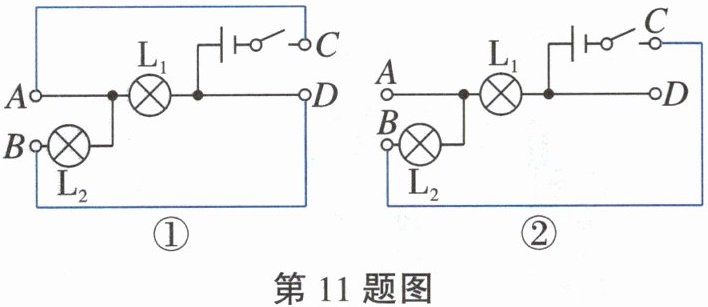

11. 如图所示的电路图,A、B、C、D是四个接线柱。请按照不同要求,用笔画线代替导线连接相应的接线柱,分别形成完整的电路图。要求:①图使灯$L_1$、$L_2$并联;②图使灯$L_1$、$L_2$串联。(如图)_____

答案：

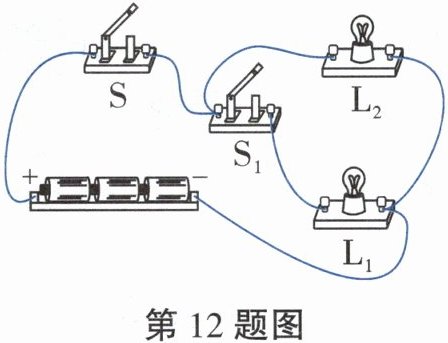

12. 如图所示,用笔画线代替导线按要求连接电路。要求:当只闭合开关S时,灯泡$L_2$发光;当闭合开关S、$S_1$时,灯泡$L_1$、$L_2$均发光;当只闭合开关$S_1$时,灯泡$L_1$、$L_2$均不发光。(如图)_____

答案：

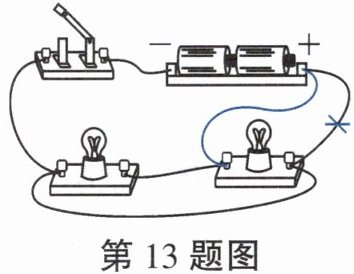

13. (2024 巴蜀中学月考)将如图所示的故障电路改一根线,使它成为并联电路,请在要改动的导线上画“×”,并用笔画线代替导线连接起来。(如图)_____

答案：

1. 如图所示的电路,闭合开关后属于并联电路的是( )A. 甲、乙 B. 甲、乙、丙 C. 甲、乙、丁 D. 乙、丙、丁(C)

答案： C

2. 如图所示的电路,下列分析错误的是( )A. 当$S_1、$$S_2$都断开$,S_3$闭合时$,L_1$和$L_2$串联 B. 当$S_1、$$S_2$都闭合$,S_3$断开时$,L_1、$$L_2$被短路 C. 当$S_1$断开$,S_2、$$S_3$都闭合时,只有$L_1$发光 D. 当$S_1、$$S_2、$$S_3$都闭合时$,L_1$和$L_2$都不发光(B)

答案： B

3. (2024巴蜀中学月考)对于如图所示的电路,下列分析正确的是( )A..仅闭合开关$S_2$和$S_4$时,灯和铃并联,开关$S_4$只控制灯 B. 仅闭合开关$S_2$时,灯和铃并联,开关$S_2$控制灯和铃 C. 把开关$S_2$换成电动机,只断开开关$S_3$时,灯、电动机和铃三个并联,开关$S_4$控制整个电路 D. 把开关$S_3$换成电动机,仅闭合开关$S_1$和$S_4$时,灯、电动机和铃三个并联,开关$S_1$控制电铃(D)

答案： D
