《2025年启航新课堂九年级物理全一册人教版》

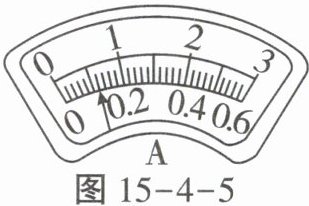

例4 如图15-4-5所示为某电流表的表盘,若电流表的“-”与“0.6”接线柱接入电路,则分度值是0.02A,其示数是0.12A;若电流表的“-”与“3”接线柱接入电路,则分度值是0.1A,其示数是0.6A。

答案： 0.02 0.12 0.1 0.6

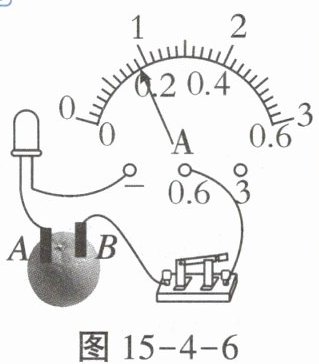

6. 小丽同学将自制的橘子电池与电流表连接后,闭合开关,电流表的指针偏转情况如图15-4-6所示,则该橘子电池的A端为负极,此时通过二极管的电流约为0.18A。

答案： A 0.18

1. 下列的估测,最接近真实情况的是(C)A.计算器中的电流约为1.5A B.考场内照明灯的电流约为0.01A C.家用冰箱的电流约为1.2A D.家用空调的电流约为10A

答案： C

2. 在学习使用电流表时,首先应对电流表(如图15-4-7所示)进行观察,得出以下几个结论,你认为不正确的结论是(A)A.此时通过该电流表的电流为1.0A B.该电流表为一台双量程电流表 C.当使用量程为0~3A的接线柱时,分度值为0.1A D.在使用该电流表之前应对该表进行调零

答案： A

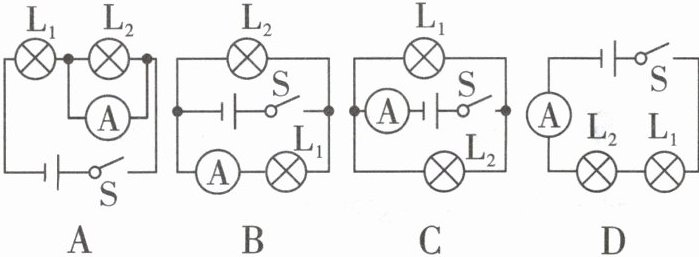

3. 下列电路中,闭合开关后,电流表能正确测量出通过灯泡$L_2$电流的是(D)

答案： D

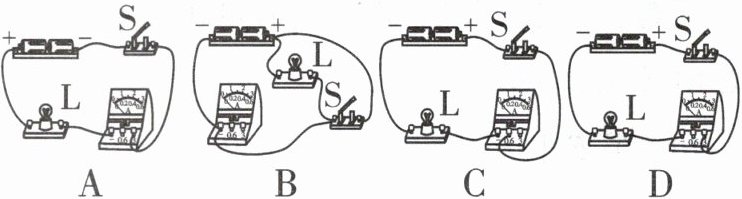

4. (2024重庆西附期中)已知一小灯泡单独接在两节干电池的电路中时,通过的电流约为1A,若小明要使用电流表测量小灯泡工作时的电流,下图所示的电路中电流表接法正确的是(D)

答案： D

5. (1)单位换算：①0.1A = 100mA = $1×10^{5}$μA；②320μA = 0.32mA = $3.2×10^{-4}$A。(2)填合适的单位:一盏荧光灯正常发光时的电流大约为150mA;一个电饭锅正常工作时的电流约为3A。

答案： ①100；$1×10^{5}$；②0.32；$3.2×10^{-4}$；mA；A

6. 如图15-4-8所示,若选用的是“0~0.6A”量程,则电流表的示数为0.5A;若选用的是“0~3A”量程,则电流表的示数为2.5A。

答案： 0.5 2.5

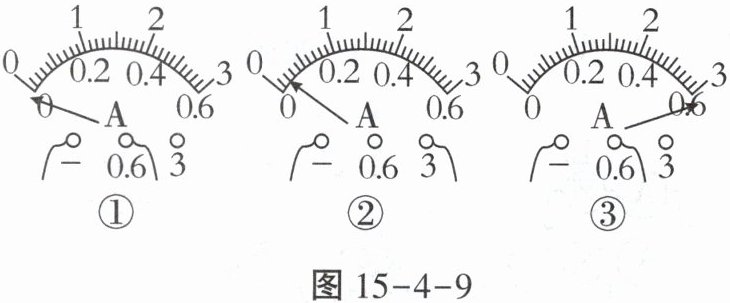

7. 如图15-4-9所示,甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度线处。当闭合开关试触时,发现电流表指针摆动分别出现了图①、②、③的三种情况。请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上。(1)甲的问题:电流表的正、负接线柱接反了；解决方法:正、负接线柱反接。(2)乙的问题:电流表的量程选大了；解决方法:换接0~0.6A的量程。(3)丙的问题:电流表的量程选小了；解决方法:换接0~3A的量程。

答案： 电流表的正、负接线柱接反了 正、负接线柱反接 电流表的量程选大了 换接0~0.6A的量程 电流表的量程选小了 换接0~3A的量程
