《2025年启航新课堂九年级物理全一册人教版》

4. 节日彩灯中串联着30个小灯泡,若电源插头处电流为120mA,则通过每个小灯泡的电流为 0.12A。家中电风扇的工作电流为0.3A,电饭锅的工作电流为4A,电冰箱的工作电流为1A,则它们共同工作时,干路中的电流为 5.3A。

答案： 0.12 5.3

5. (2024巴蜀中学月考)如图所示,当闭合开关$S_2、$$S_3$时$,A_1、$$A_2$读数依次为0.5A、0.2A,则通过灯$L_2$的电流为 0.3A;断开开关$S_2、$$S_3,$再闭合$S_1$时,小明认为不能测出电路中的电流,理由是 电流表$A_2$的正、负接线柱接反了。

答案： 0.3 电流表$A_2$的正、负接线柱接反了

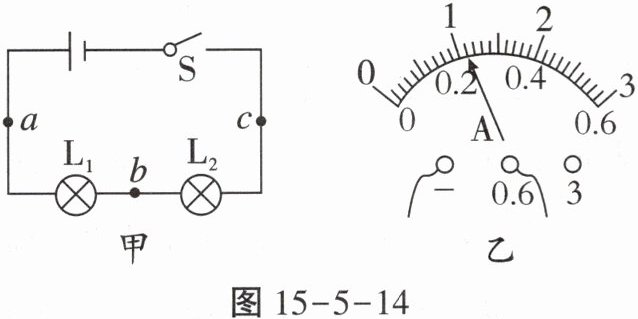

6. 在“探究串联电路的电流特点”的实验中,小红同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。
(1)她先把电流表接在a处,闭合开关后,发现两灯泡的亮度不稳定,电流表的指针也来回摆动,则故障的原因可能是( )。
A. 某段导线断开
B. 某接线柱处接触不良
C. 某灯泡被短路
D. 电流表被烧坏
(2)她排除故障后,重新闭合开关,电流表的指针指示位置如图乙所示,则所测的电流值为 _____A。

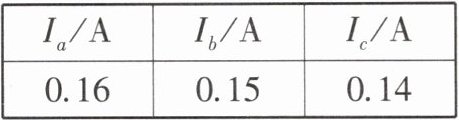

(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中一次实验的测量数据如下表,在分析数据时,发现三处的测量值有差异。下列分析正确的是( )。
$I_{a}/A$ $I_{b}/A$ $I_{c}/A$
0.16 0.15 0.14

答案： B 0.22 A

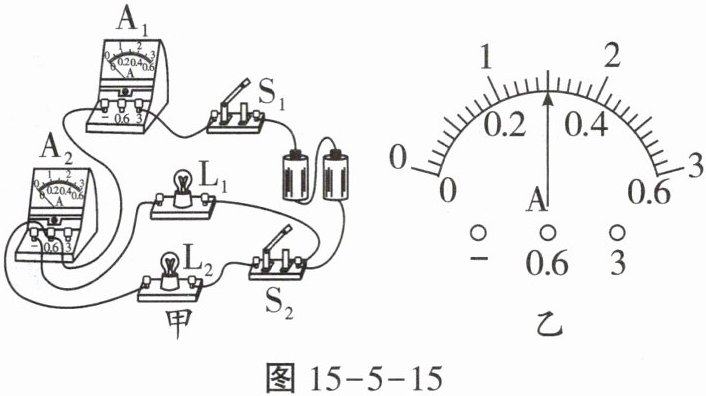

7. 如图甲所示的电路中,当开关均闭合时,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示。下列判断正确的是(A)


A.通过灯$L_2$的电流为1.2A
B.通过灯$L_1$的电流为1.2A
C.若$L_1$被短路,则只有灯泡$L_1$熄灭
D.只断开开关$S_2$时,电流表$A_1$有示数,电流表$A_2$无示数

答案： A

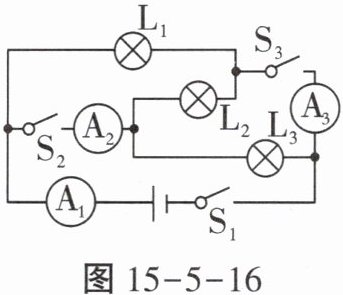

8. (2024重庆一中月考)如图所示的电路中,闭合开关$S_1、$$S_2$时$,A_2$测量通过$ $L_3$($选填$“L_2”“L_3”$或$“L_2$和$L_3”)$的电流;三个开关都闭合时$,A_1$的示数是$0.9A,A_2$的示数是$0.6A,A_3$的示数是0.5A,则通过$L_2$的电流为 0.2A。

答案： $L_3$ 0.2
