例2 在综合实践课上,小薇同学用“伏安法”测量小灯泡正常发光时的电阻,选用的小灯泡L上标有“2.5V”的字样,电源电压恒为4.5V,滑动变阻器的规格为“30Ω 1A”。

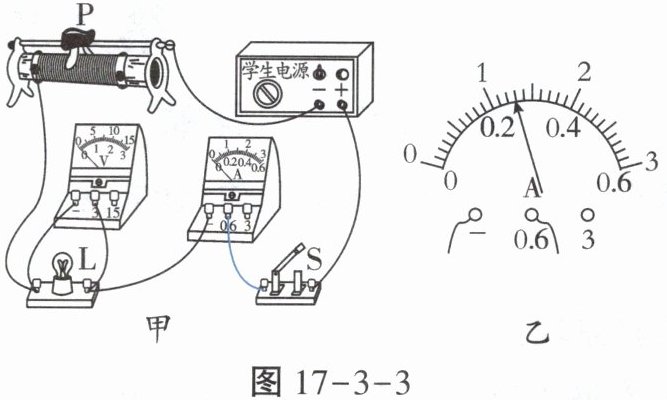

(1)请在图17-3-3甲中用笔画线代替导线,完成实物电路的连接。
(2)闭合开关前,滑动变阻器的滑片P应处于最_____(选填“左”或“右”)端。
(3)将电路连接完整后,闭合开关进行实验,移动滑动变阻器滑片P的过程中,小薇应注视_____(选填“电压表”“电流表”或“滑动变阻器”)的变化情况。当停止移动滑动变阻器的滑片P时,她发现电表的指针左右摆动,小灯泡也忽明忽暗,其原因可能是_____。
A. 滑动变阻器接触不良 B. 小灯泡短路

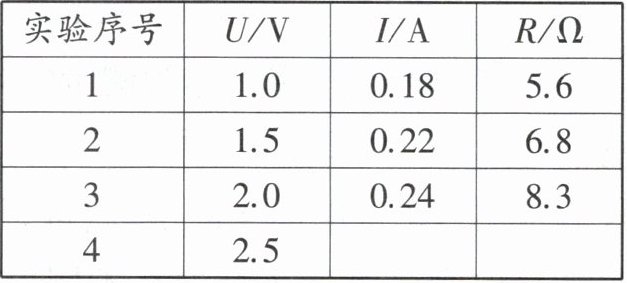

(4)排除故障后继续实验,她将得到的数据记录在表格中。当电压表的示数为2.5V时,电流表的示数如图17-3-3乙所示,为_____A,则小灯泡正常发光时的电阻约为_____Ω(保留一位小数)。她发现小灯泡的电阻发生了变化,其原因是灯丝电阻受_____的影响。

答案： 右 电压表 A 0.26 9.6 温度

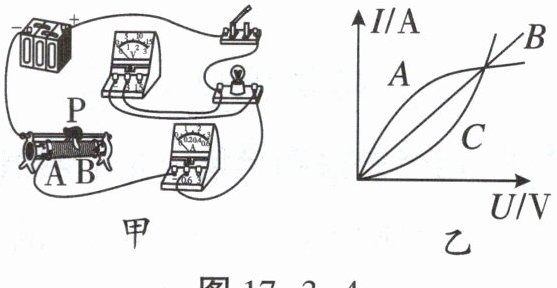

2. (2024南开中学月考)小江在用“伏安法”测小灯泡电阻(标有“2.5V”字样)的实验中,连接了如图17-3-4甲所示的电路。

(1)在闭合开关前,小江发现电流表的指针偏向零刻度线左侧,其原因是_____;正确连接电路后,小江闭合开关,发现小灯泡不亮,但电流表、电压表均有示数,接下来他首先应进行的操作是_____(填字母)。
A. 检查电路是否断路 B. 检查电路是否短路 C. 更换小灯泡 D. 移动滑动变阻器的滑片,观察小灯泡是否发光

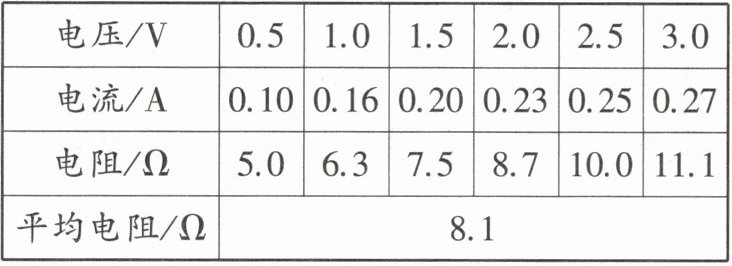

(2)若滑动变阻器的滑片P移至某处时,电压表示数为2.2V,为测得小灯泡正常发光时的电阻,应将滑片向_____(选填“A”或“B”)端移动。多次实验后,小江由下表的数据做出的灯泡I-U图像是图17-3-4乙中的_____(选填“A”“B”或“C”)。

(3)小江求出小灯泡电阻的平均值作为小灯泡正常发光时的电阻,他的做法是_____(选填“正确”或“错误”)的,原因是_____。

答案： 电流表没有调零 D A A 错误 小灯泡的电阻随温度的升高而增大,求平均值没有意义
