《2025年启航新课堂九年级物理全一册人教版》

1. 下列电路中,闭合开关,灯泡$L_1、$$L_2$组成的电路为串联电路的是(B)

答案： B

2. 如图15-3-6所示,开关$S_1、$$S_2、$$S_3$均处于断开状态,若要使灯L和电铃并联,应闭合开关(A)

答案： A

3. (2024呼和浩特)晚自习时,教室中正常发光的某一盏灯突然熄灭了；新年联欢会上,一串正常发光的彩灯,某一盏灯灯丝烧断,其他灯正常发光。关于前灯熄灭原因,后灯与其他彩灯连接方式,下列判断正确的是(D)

答案： D

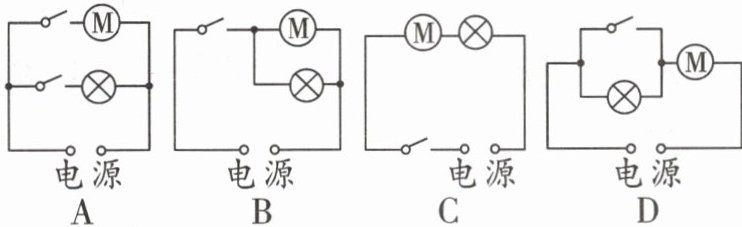

4. (2024巴中)为了减少炒菜时对油烟的吸入,厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部电路设计,你认为符合要求的是(A)

答案： A

5. 将下列结论补充完整：(1)开关和它控制的用电器之间是串联的；(2)公路上交通信号灯中的红灯和绿灯是并联的；(3)任何一个用电器断开,其他用电器都不能工作,则这几个用电器是串联的；(4)小明家的电扇、冰箱、洗衣机是并联的；(5)并联电路中,接在干路上的开关和接在支路上的开关的作用不同(选填“相同”或“不同”)。

答案： 串 并 串 并 不同

6. 如图15-3-7所示,路由器的后排接口可以同时连接多台电脑,各接口之间是并联(选填“串联”或“并联”)的,你判断的依据是每台电脑都能独立工作。

答案： 并联 每台电脑都能独立工作

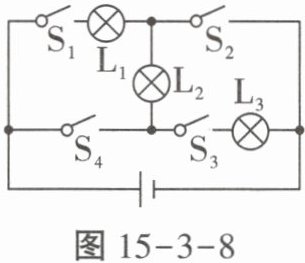

7. 根据如图15-3-8所示的电路,回答：(1)闭合$S_1、$$S_2,$断开$S_3、$$S_4,$灯$$L_1$$发光；(2)闭合$S_2、$$S_4,$断开$S_1、$$S_3,$灯$$L_2$$发光；(3)闭合$S_3、$$S_4,$断开$S_1、$$S_2,$灯$$L_3$$发光；(4)闭合$S_1、$$S_2、$$S_3,$断开$S_4,$灯$L_2、$$L_3$被短路,灯$$L_1$$发光；(5)只闭合$S_2、$$S_3、$$S_4,$灯$L_2、$$L_3$并联；(6)只闭合$S_1、$$S_3,$灯$L_1、$$L_2、$$L_3$发光,它们之间串联。

答案： $L_1$ $L_2$ $L_3$ L_2、$$L_3 $L_1$ S_2、$$S_3、$$S_4 L_1、$$L_2、$$L_3 串

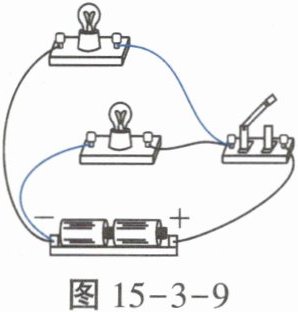

8.(1)如图15-3-9所示的实物电路,请用笔画线代替导线按要求完成电路连接。要求：两灯并联,开关控制整个电路,导线不能交叉。 _____

答案：
(如图)
