4.(2024 大庆)如图所示的电路,电源电压恒定,闭合开关S后,滑动变阻器的滑片P向右移动的过程中,下列说法正确的是(A)A.电压表V读数与电流表$A_1$读数的比值变大B.电流表$A_2$读数与电流表$A_1$读数的差值变大C.电流表$A_2$读数变小,电压表V读数变大D.电压表V读数与电流表$A_2$读数的比值变小

答案： A

5.如图所示的电路,电源电压恒定。闭合开关S,将滑动变阻器的滑片P向下移动,则下列说法错误的是(C)A.电压表$V_1$和电流表A的示数之比不变B.电压表$V_2$和电流表A的示数之比变大C.电压表$V_1$示数的变化量和电流表A示数的变化量比值的绝对值|$ΔU_1/ΔI$|变大D.电压表$V_2$示数的变化量和电流表A示数的变化量比值的绝对值|$ΔU_2/ΔI$|不变

答案： C

6.如图所示的电路,电源电压保持不变。开关S闭合后,将滑片P从左向右移动的过程中,滑动变阻器接入电路的阻值不变,电流表的示数不变,电压表的示数变小。(选填“变大”“变小”或“不变”)

答案： 不变 不变 变小

如图所示的电路,电源电压保持不变。闭合开关$S_1,$电压表和电流表有示数,接着再闭合开关$S_2,$下列说法正确的是( )A.电压表的示数不变B.电流表的示数变小C.电压表和电流表示数的比值不变D.电压表和电流表示数的乘积变小

答案： C

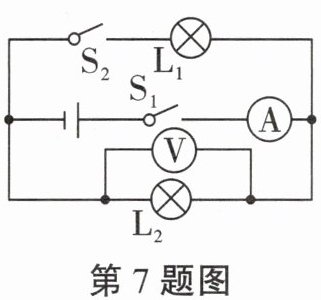

7.(2024 重庆)如图所示的电路,电源电压保持不变$,L_1$和$L_2$是两个相同的小灯泡。先闭合开关$S_1,$记录两电表示数;再闭合开关$S_2,$电流表和电压表的示数变化情况是(C)A.电流表示数减小,电压表示数减小B.电流表示数增大,电压表示数减小C.电流表示数增大,电压表示数不变D.电流表示数不变,电压表示数不变

答案： C

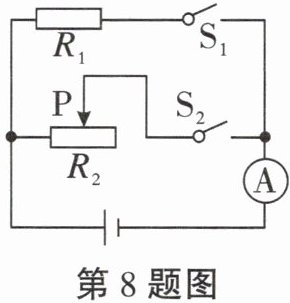

8.如图所示$,R_1$与$R_2$此时接入电路中的阻值相同$,S_1$断开$,S_2$闭合。下列操作中,一定可以使电流表示数变大的是(B)A.闭合$S_1,$断开$S_2B.$闭合$S_1,$向右移动滑片PC.减小电源电压,闭合$S_1D.$增大电源电压,向右滑动滑片P

答案： B
