《2025年启航新课堂九年级物理全一册人教版》

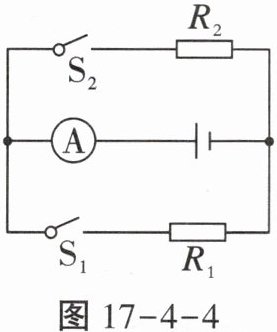

例2 (2024渝北区期中)如图17-4-4所示,电源电压$U$保持不变,$R_{1}$、$R_{2}$为定值电阻,其中$R_{1}= 15Ω$。当只闭合开关$S_{1}$时,电流表示数为0.8A；当同时闭合开关$S_{1}$、$S_{2}$时,电流表的示数变为1.1A。求：(1)电源电压$U$；(2)通过$R_{2}$的电流；(3)$R_{2}$的阻值。

答案：

3. 如图17-4-5所示,阻值为4Ω的电阻$R_{1}$与阻值为2Ω的电阻$R_{2}$并联,闭合开关,电流表的示数为3A,则通过电阻$R_{1}与R_{2}$的电流之比为1:2,电源电压为4V。

答案： 1:2 4

4.(2024成都七中期中)如图17-4-6所示电路,电源电压恒定不变,$R_{1}$为10Ω的定值电阻,电流表量程为“0~0.6A”,$R_{2}$为滑动变阻器,铭牌上标有“50Ω 2A”字样；当开关S闭合、$S_{1}$断开时,电流表示数为0.4A。求：(1)电源电压；(2)当开关S、$S_{1}$均闭合时,为保证电路安全,滑动变阻器$R_{2}$允许调节到的最小阻值。

答案：

1. 某同学将一个1Ω的电阻和一个2025Ω的电阻并联,并联后的总电阻接近于(A)A.1Ω B.2024Ω C.2025Ω D.2026Ω

答案： A

2. 已知$R_{2}＜R_{1}$,将电阻按图中四种接法接到同一电源两极间,则电路中电流最大的是(D)

答案： D
