《2025年启航新课堂九年级物理全一册人教版》

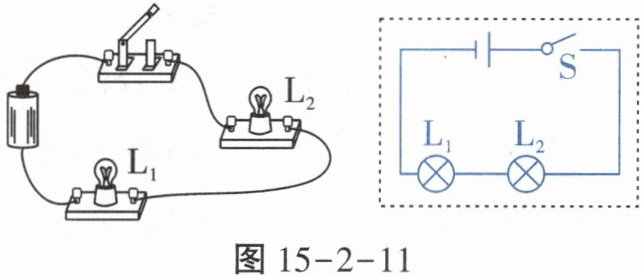

例1 按照如图15-2-11所示的电路在虚线框内画出对应的电路图。(如图)

答案：

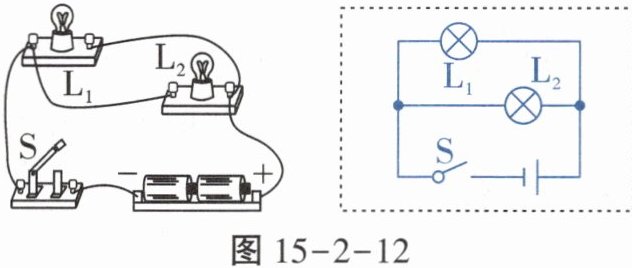

变式练习1. 根据如图15-2-12所示的实物图,在虚线框内画出对应的电路图。(如图)

答案：

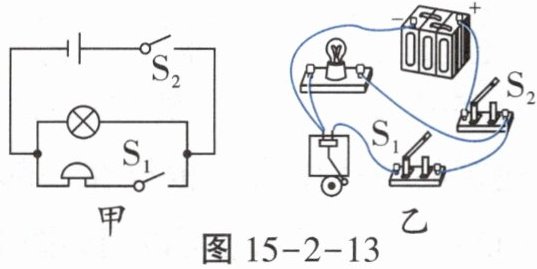

变式练习2. 根据如图15-2-13甲所示的电路图,把图乙中的电路元件连接起来。(如图)

答案：

例2 如图15-2-14所示的电路,开关断开,电灯不亮(选填“亮”或“不亮”),这时的电路状态叫断路;将开关合上时的电路状态叫通路;若不小心将A、B两接线柱用导线接在一起,则会造成短路。

答案： 不亮 断路 通路 短路

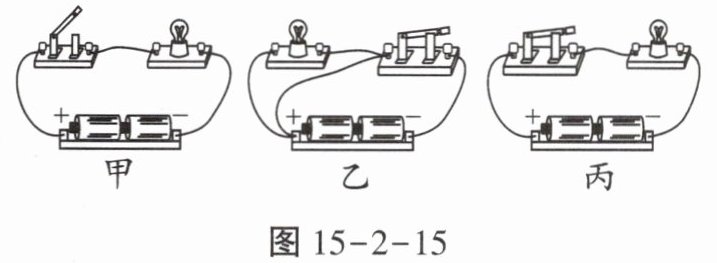

变式练习3. 如图15-2-15所示的甲、乙、丙三个电路中,器材均完好,且连接紧密。处于通路状态的是丙图,处于断路状态的是甲图,处于短路状态的是乙图。

答案： 丙 甲 乙

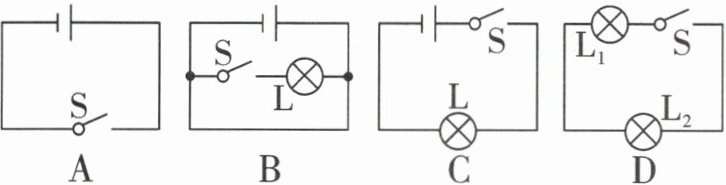

1. 下列四个电路图中,闭合开关S后,电路能正常工作的是(C)

答案： C

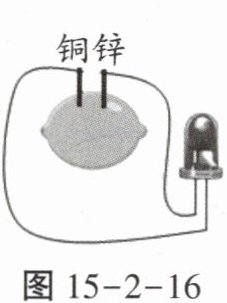

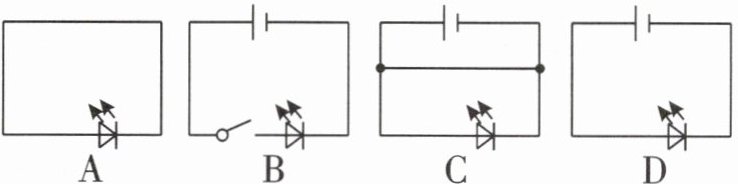

2. (2024广西)如图15-2-16所示是水果电池和发光二极管( )组成的电路。下列电路图与它对应的是(D)

答案： D

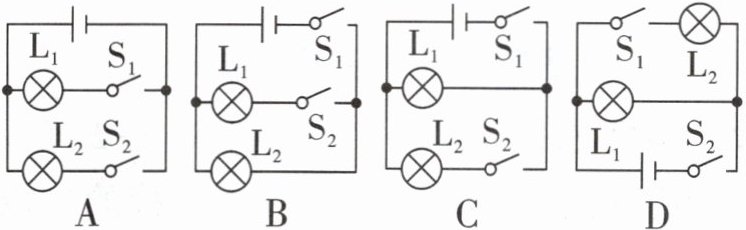

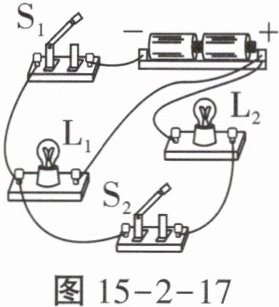

3. 小莉连接了如图15-2-17所示的实物电路,下列电路图与实物电路对应的是(C)

答案： C
