《2025年启航新课堂九年级物理全一册人教版》

5.甲、乙是两根同种材料制成的电阻丝,甲的规格为“6V 0.5A”,乙的规格为“8V 1A”,关于两电阻丝,下列说法正确的是(D)

A.若两根电阻丝的长度相同,则甲电阻丝的横截面积大
B.若两根电阻丝的横截面积相同,则乙电阻丝的长度长
C.将两根电阻丝串联后接在电源两端,电源电压最大为14V
D.将两根电阻丝并联后接在电源两端,干路最大电流为1.25A

答案： D

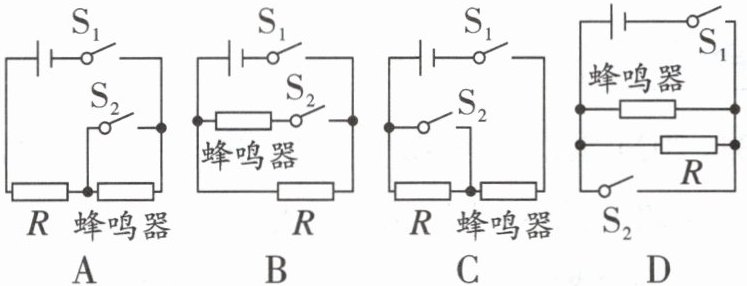

6.(2024 大渡口区二模)为避免立定跳远测试起跳时过线犯规,学校引进了一批体育练习装置。装置的基本原理是:当有同学踏上练习垫时,开关$S_1、$$S_2$同时闭合,当装置感应到脚尖过线,红外感应开关$S_2$断开,蜂鸣器发出声音提醒同学犯规。下列能实现上述功能的电路图是(A)

答案： A

7.(2024 滨州)如图所示的电路,闭合开关,滑动变阻器的滑片从最上端向中点移动过程中,下列说法正确的是(C)

A.电压表V的示数变小
B.电流表$A_1$与电流表$A_2$的示数相等
C.电流表$A_1$的示数变大
D.电压表V与电流表$A_2$示数的比值变大

答案： C

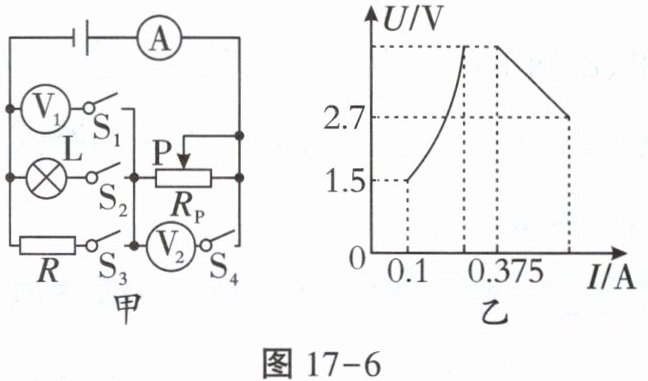

8.(2024 重庆八中期中)如图甲所示,电源电压保持不变,滑动变阻器Rₚ标有“60Ω 1A”字样,电流表的量程为0~0.6A,电压表的量程均为0~15V。先闭合开关$S_1、$$S_2,$断开开关$S_3、$$S_4,$在保障电路元件安全的情况下,将滑动变阻器的滑片P从最右端滑动到m点,灯泡L恰好正常发光;再断开开关$S_1、$$S_2,$闭合开关$S_3、$$S_4,$将滑动变阻器的滑片P从m点向左移动到最大程度。如图乙所示是两次调节过程中电流表与电压表示数变化关系图像,则下列说法错误的是(C)


A.电源电压为7.5V
B.定值电阻R的阻值为8Ω
C.灯泡正常发光时的电阻为20Ω
D.闭合$S_1、$$S_3,$断开$S_2、$$S_4,$为保证电路安全,滑动变阻器的阻值范围是4.5~60Ω

答案： C

9.已知某一导体两端的电压为11V时,通过它的电流为1.1A,则该导体的电阻为10Ω;当导体两端的电压降低到9V时,通过该导体的电流为0.9A。

答案： 10 0.9

10.(2024 南开中学期中)如图所示的电路$,R_1= 10Ω,$只闭合开关S,电流表示数为0.15A;再闭合开关$S_1,$电流表示数变化了0.3A,则通过$R_1$的电流为0.3A,电阻$R_2$的阻值为20Ω。

答案： 0.3 20
