《2025年启航新课堂九年级物理全一册人教版》

4.关于如图所示的电能表,下列说法正确的是(C)A.电能表是测量电功率的仪表B.电能表的示数为2025.6JC.电能表正常工作的最大电流是40AD.脉冲指示灯闪得越快,电路消耗电能越多

答案： C

5.如图所示,把标有“12V 12W”的灯$L_1$和“12V 6W”的灯$L_2$串联起来接在电源电压为12V的电路中,下列说法正确的是(B)A.通过$L_1、$$L_2$的电流不相等$B.L_1、$$L_2$两灯均不能正常发光,但$L_2$灯较亮$C.L_1、$$L_2$两灯均不能正常发光,但$L_1$灯较亮D.把电源电压提高到$24V,L_1、$$L_2$两灯都能正常发光

答案： B

6.(2024枣庄)如图所示是一款电子握力计的电路原理图,M、N均为金属板,N固定不动,当握力F增大时,则(B)A.滑动变阻器R接入电路中的阻值变小B.电压表示数增大C.电阻R的功率一定减小D.电阻R₀的功率增大

答案： B

7.(2024济宁)如图所示是一个灯泡L和一个定值电阻R的I-U图像。下列分析正确的是(D)A.甲为灯泡L的图线B.当电压为0时,L与R的阻值均为0C.将L和R并联在6V的电源两端,电路总电阻为36ΩD.将L和R串联在6V的电源两端,L的功率为0.24W

答案： D

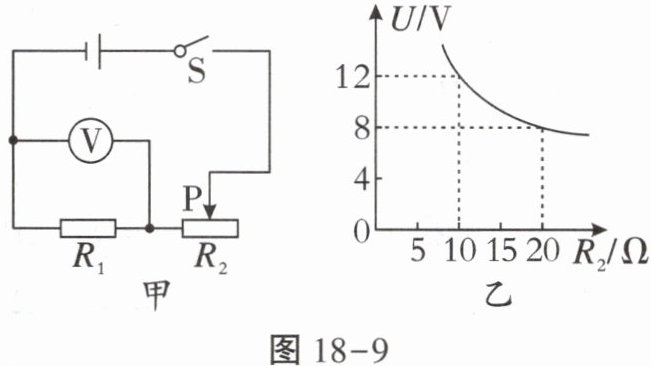

8.(2025南开中学期末)如图甲所示,电源两端电压保持不变$,R_1$为定值电阻,滑动变阻器$R_2$的规格是“50Ω 2A”,电压表的量程为0~15V。电压表的示数与滑动变阻器$R_2$的关系如图乙所示。下列分析正确的是(C)A.电源电压U= 20VB.当$R_2= 10Ω$时$,I= 2.4AC.R_2$的取值范围是6~50ΩD.电路消耗的总功率的变化范围是9.6~48W

答案： C

9.英国物理学家焦耳最先精确地确定了电流产生的热量与电流、电阻和通电时间的关系。生活中的电热水壶是利用电流的热效应,将电能转化为内能。

答案： 焦耳 内

10.(2024吉林)小明在家煮饭时,闻到了米饭的香味,这是扩散现象。他使用的电饭锅额定功率是1000W,正常工作10min消耗的电能为$$6×10^5$J。$

答案： 扩散 $6×10^5$
