3. 在如图18-2-1所示的电路中,电源电压为6V且保持不变,电阻$R_{1}$的阻值为20Ω。当开关S闭合时,电流表的示数为0.2A。求：(1)$R_{2}$的阻值；(2)通电1min电流通过$R_{1}$做的功；(3)电路消耗的电功率。_____

答案：
解:
(1)当开关S闭合时,$R_{1}与R_{2}$串联,$R_{1}$两端的电压:$U_{1}= IR_{1}= 0.2A×20Ω= 4V$,$R_{2}$两端的电压:$U_{2}= U-U_{1}= 6V-4V= 2V$,$R_{2}$的阻值:$R_{2}= \frac{U_{2}}{I}= \frac{2V}{0.2A}= 10Ω$;
(2)通电1min电流通过$R_{1}$做的功:$W_{1}= U_{1}It= 4V×0.2A×60s= 48J$;
(3)电路消耗的电功率:$P= UI= 6V×0.2A= 1.2W$。

4.(2024 吉林)小明同学设计了车载加热垫,其简化电路图如图18-2-2所示,电源电压恒为12V,$R_{1}$、$R_{2}$为阻值一定的电热丝。闭合开关$S_{1}$、$S_{2}$,通过$R_{1}$、$R_{2}$的电流分别为0.6A、0.4A。求：(1)电热丝$R_{1}$的电阻；(2)此时电路的总电功率。_____

答案：
解:
(1)电热丝$R_{1}$的电阻:$R_{1}= \frac{U}{I_{1}}= \frac{12V}{0.6A}= 20Ω$;
(2)干路中的电流:$I= I_{1}+I_{2}= 0.6A+0.4A= 1A$,此时电路的总电功率:$P= UI= 12V×1A= 12W$。

例3 小平家5月份的电费为50元,当地电价为0.5元/(kW·h),5月末他家电能表的示数如图18-2-3所示,则5月初他家电能表的示数应为______kW·h。他单独使用电炖锅正常工作3min,电能表转盘转过160转,则电炖锅的额定功率为______W。1925.6；1600

答案：
1925.6；1600

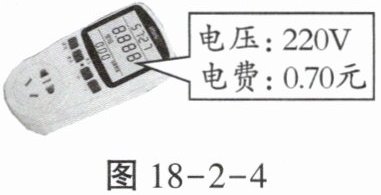

5. 将一个电热水器单独接在清零的计量插座上工作2h,屏幕显示如图18-2-4所示,已知电费单价为0.5元/(kW·h),则电热水器的功率为______W;若该时间内消耗的电能全部给40kg的水加热(水未沸腾),则水温升高了______℃。[$c_{水}= 4.2×10^{3}J/(kg·℃)$]700；30

答案：
700；30

1.(2024重庆一中月考)下列数据最符合实际情况的是(B)A. 家用电冰箱的电流约为0.1A B. 一节新干电池的电压为1.5V C. 家用空调的最大功率约为50W D. 对人体安全的电压为220V

答案： B

2. 利用所学的电学知识判断,下列说法正确的是(A)A. 电流做功越多,消耗的电能就越多 B. 电功率越大的用电器消耗的电能越多 C. 千瓦和千瓦时都是电功率的单位 D. 电能表是测量用电器电功率的仪表

答案： A
