《2025年启航新课堂九年级物理全一册人教版》

例1 如图所示是电阻$R_1$、$R_2$的U-I关系图像,下列说法正确的是(B)A.电阻$R_1$两端电压为4V时,通过$R_1$的电流为0.3AB.电阻$R_1$、$R_2$串联,当电流为0.2A时,$R_1$、$R_2$两端总电压为3VC.电阻$R_1$、$R_2$并联到2V电压下,干路中的电流为0.3AD.电阻$R_1和R_2$的阻值之比为1∶2

答案： B

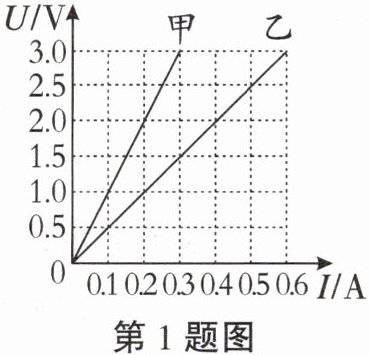

1.如图所示是甲、乙两个电阻的U-I图线,若把两个电阻并联接在同一电路中,下列说法正确的是(B)A.甲的电阻值小于乙的电阻值B.通过甲、乙两个电阻的电流之比是1∶2C.甲、乙两个电阻两端电压之比是2∶1D.甲、乙两个电阻并联后,电路的总电阻是15Ω

答案： B

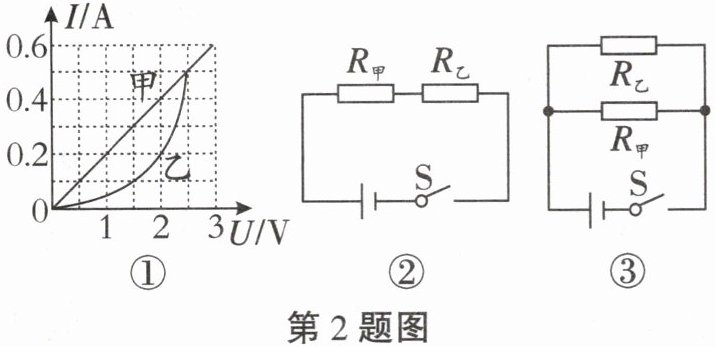

2.如图①所示是电阻甲和乙的I-U图像,下列说法正确的是(C)A.电阻乙为定值电阻B.当电阻甲两端电压为2V时,$R_甲$= 0.4ΩC.如图②所示,当开关闭合,电路电流为0.2A时,电路总电阻为15ΩD.如图③所示,当开关闭合,电源电压为2V时,电路总电流为0.4A

答案： C

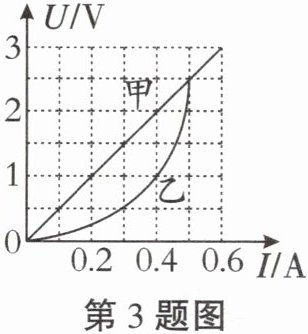

3.如图所示是定值电阻甲和小灯泡乙的U-I图像,若将甲和乙并联接入电源电压为1V的电路中,则干路电流为0.6A;已知小灯泡乙正常发光时的电压为2.5V,若将小灯泡乙接入电源电压为9V的电路中,要使小灯泡正常发光应串联一个13Ω的定值电阻。

答案： 0.6 13

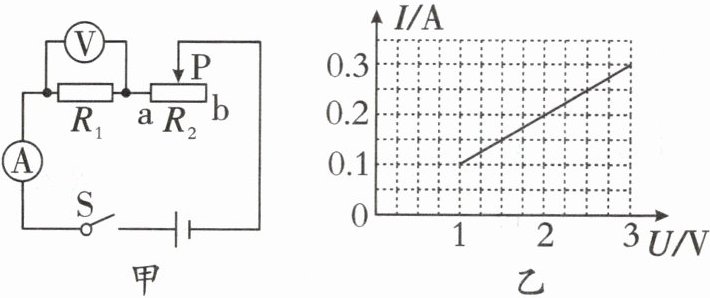

例2(1)如图甲所示,电源电压保持不变,闭合开关S,滑动变阻器$R_2$的滑片P从b端滑到a端的过程中,电流表示数I与电压表示数U的关系图像如图乙所示。下列说法错误的是(B)A.$R_1$的阻值为10ΩB.滑动变阻器$R_2$的最大阻值为25ΩC.电源电压为3VD.电压表的示数为2V时,$R_2$的阻值为5Ω

答案： B
