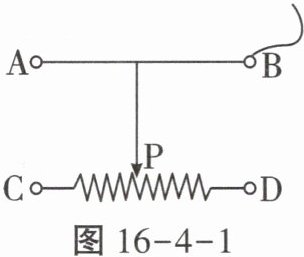

例1 如图16-4-1所示,电路中一根导线已经与滑动变阻器的B接线柱连接,当滑动变阻器的滑片P向左移动时,要使滑动变阻器的电阻变大,另一根导线应与滑动变阻器的_____(选填“A”“C”或“D”)接线柱连接,滑动变阻器是通过改变接入电路中电阻丝的_____来改变电阻的大小。

答案： D 长度

1. 如图16-4-2所示是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮,则下列接法符合要求的是(A)

A.M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D

答案： A

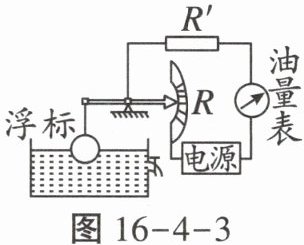

例2 如图16-4-3所示是一种自动测定油箱内油面高度的装置。R是滑动变阻器,R'是定值电阻,它与金属杠杆相连,从油量表指针所指的刻度,就可以知道油箱内油面的高度。油量表实际上是由一个_____(选填“电压表”或“电流表”)改装的。当油箱中的油量减少时,R连入电路的阻值_____(选填“变大”或“变小”),油量表的示数_____(选填“变大”或“变小”);R'的作用是_____。

答案： 电流表 变大 变小 保护电路

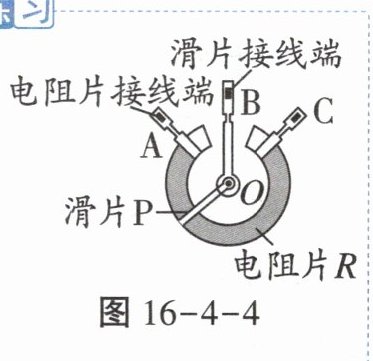

2. 如图16-4-4所示为某台灯用于调节亮度的电位器结构图,A、B、C是它的三个接线柱,A、C分别与弧形电阻丝的两端相连,B与金属滑片P相连,将电位器与灯泡串联,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡的亮度。若将A、C两个接线柱接入电路中,逆时针转动旋钮,灯泡的亮度_____(选填“变亮”“变暗”或“不变”);若顺时针转动旋钮时灯泡变暗,则应将_____两个接线柱接入电路中。

答案： 不变 B、C
