《2025年启航新课堂九年级物理全一册人教版》

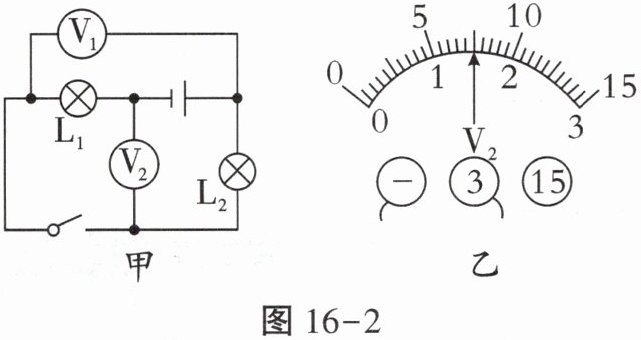

4. 如图16-2甲所示的电路,电源由4节新干电池串联而成,开关闭合后,电压表$V_2$的示数如图16-2乙所示,则灯$L_1$两端的电压为1.5V,灯$L_2$两端的电压为4.5V。

答案： 1.5 4.5

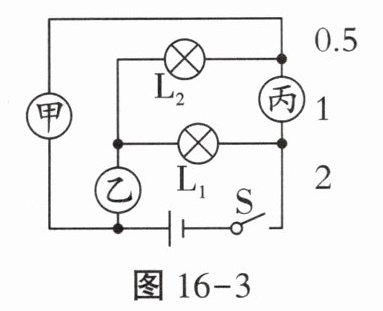

5. 如图16-3所示的电路,开关S闭合时,规格相同的灯泡$L_1、$$L_2$均能发光,图中甲、乙、丙为电表,粗心的小明在读数时只在纸上记录了如图所示的数字,下列说法中正确的是(C)$A. L_1$和$L_2$并联,甲、乙、丙的示数可能分别为1V、2A、$0.5AB. L_1$和$L_2$并联,电源电压为2V,通过$L_1、$$L_2$的电流分别为0.5A、$1AC. L_1$和$L_2$串联,甲、乙、丙的示数可能分别为0.5A、1V、$2VD. L_1$和$L_2$串联,电路中的电流为$1A,L_1、$$L_2$两端的电压分别为0.5V、2V

答案： C

1. 下列估测符合事实的是(D)A. 计算机USB接口的输出电压约为220VB. 家用电饭煲正常工作时的电流约为0.1AC. 学生实验用的一根铜导线的电阻约为500ΩD. 人体安全电压不高于36V

答案： D

2. 下列电学基础知识说法正确的是(C)A. 同种电荷相互吸引,异种电荷相互排斥B. 只要电子在运动,电路中就一定有电流C. 电源的作用就是给电路(用电器)两端提供电压D. 导体中没有电流通过,导体就没有电阻

答案： C

3. 假如科学家在不久的将来研制出了常温下的超导体,则它适合于制作成(B)A. 保险丝B. 输电线C. 灯丝D. 电阻丝

答案： B

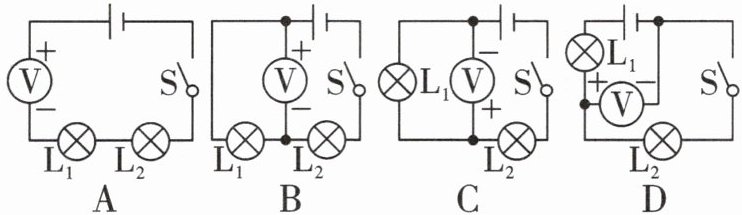

4. 下列电路中,S闭合后,电压表测$L_2$两端电压的电路是(D)A. B. C. D.

答案： D

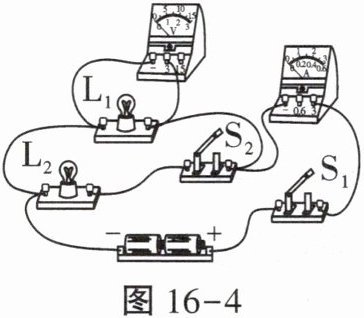

5. (2024重庆西附期中)如图16-4所示是小王用完好的器材做自主探究实验时连接的实物图,下列说法中正确的是(C)A. 只闭合$S_1$时,灯$L_1、$$L_2$都会发光B. 若灯$L_1$被短路,闭合$S_1、$$S_2$后,电压表和电流表都可能被烧坏C. 先闭合$S_1,$再闭合$S_2$时,电压表的示数不变D. 若电压表和电流表位置对调,则闭合$S_1、$$S_2$后,电流表有示数

答案： C
