《2025年启航新课堂九年级物理全一册人教版》

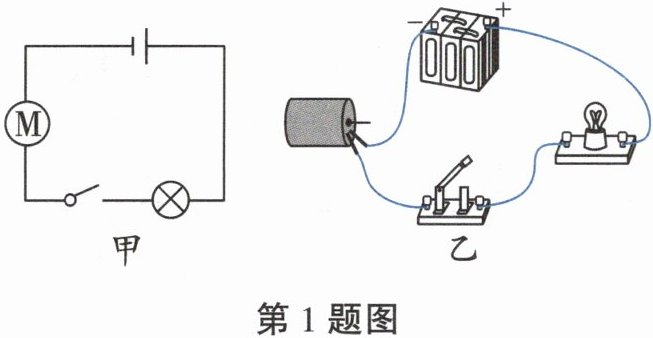

1. 根据如图甲所示的电路图,连接如图乙所示的实物电路。(如图)_____

答案：

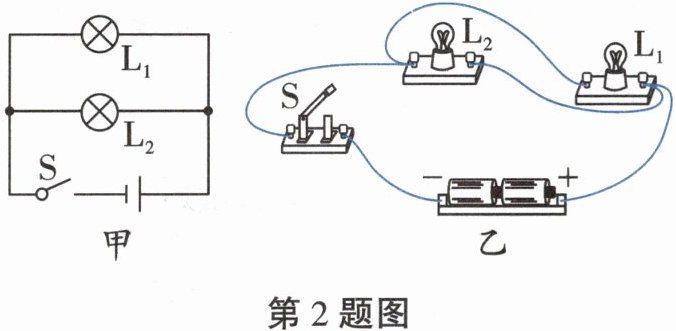

2. 根据如图甲所示的电路图,连接如图乙所示的实物电路。(如图)_____

答案：

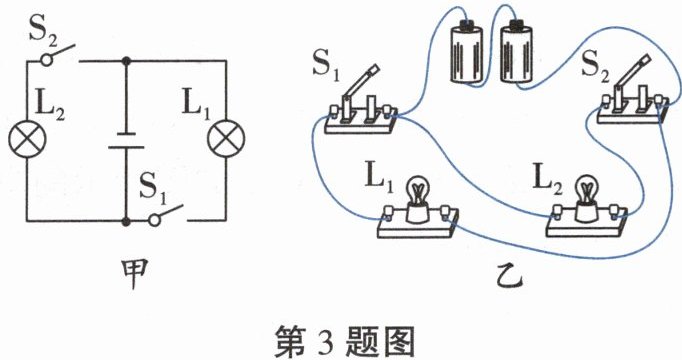

3. 根据如图甲所示的电路图,连接如图乙所示的实物电路。(如图)_____

答案：

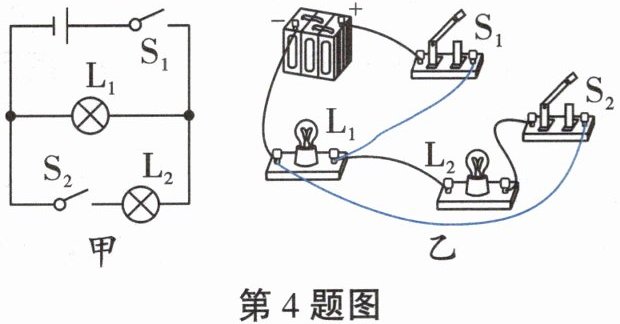

4. 按照图甲给出的电路图,将图乙实物图连接完整。(如图)_____

答案：

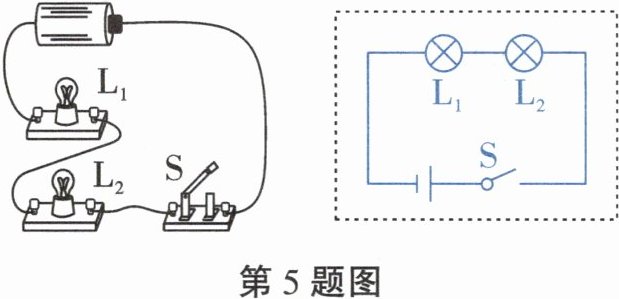

5. 根据如图所示的实物图,在虚线框内画出对应的电路图。(如图)_____

答案：

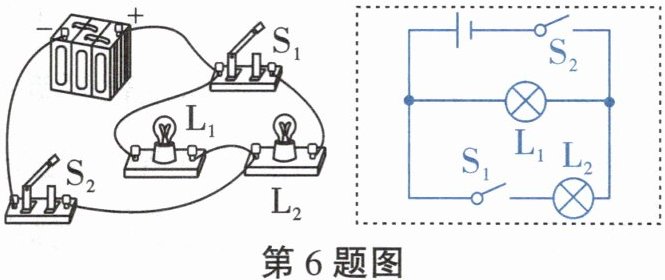

6. 根据如图所示的实物图,在虚线框内画出对应的电路图。(如图)_____

答案：

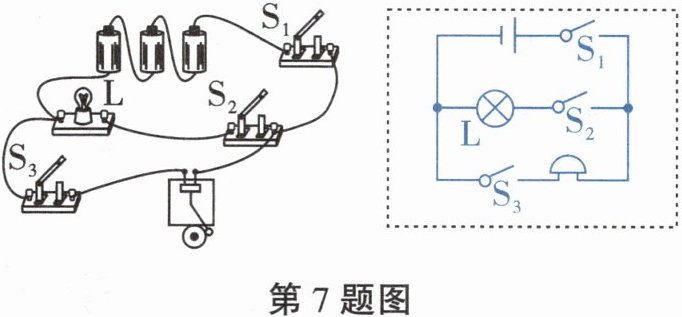

7. 根据如图所示的实物图,在虚线框内画出对应的电路图。(如图)_____

答案：

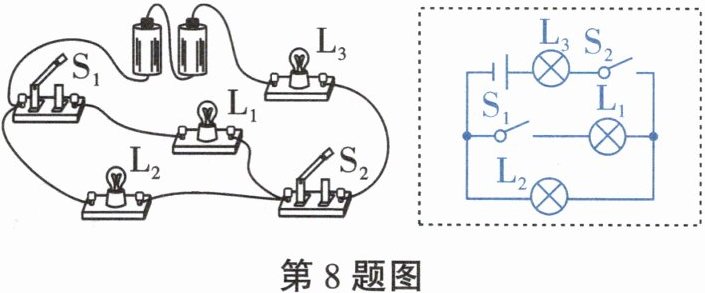

8. 根据如图所示的实物图,在虚线框内画出对应的电路图。(如图)_____

答案：

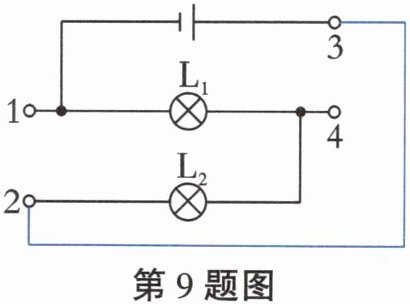

9. 如图所示的电路图,1、2、3、4表示电路的四个连接点,要使两灯串联,画出正确的连接方法。(如图)_____

答案：
