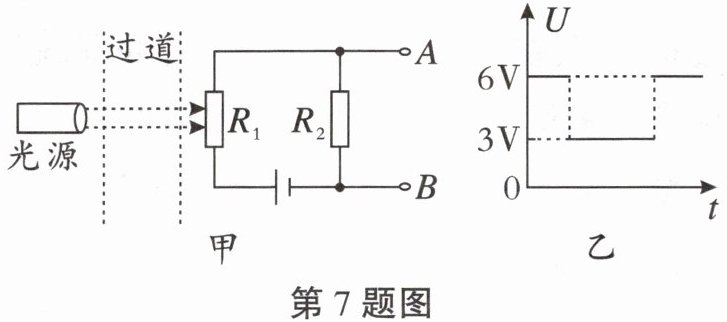

7.小江为停车场设计了一个记录车辆数的自动计数器,其简化电路如图甲所示,其中$R_1$是光敏电阻,当汽车挡住了射向$R_1$的红外线时,$R_1$的电阻会变小为20Ω,这时自动计数器计数一次,$R_2$是定值电阻,已知电源电压为9V,某时段AB间的电压随时间变化的图像如图乙所示,则$R_2$的阻值为40Ω,$R_1$有光源照射时的阻值为80Ω。

答案： 40 80

8.如图甲所示的电路,电源电压保持不变。当闭合开关S,滑动变阻器的滑片P在a点时,电流表的示数为0.5A。将滑片P从a点移动到最右端的过程中,通过滑动变阻器的电流随其连入电路的电阻变化的图像如图乙所示,则电源电压U= 3V;当滑动变阻器接入电路的电阻最大时,电流表的示数为0.3A。

答案： 3 0.3

例3 小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图,如图甲所示。电源电压恒为6V,定值电阻$R_0$的阻值为20Ω,湿敏电阻R的阻值随空气湿度H的变化关系图像如图乙所示。下列分析正确的是(D)A.空气湿度越大,湿敏电阻R的阻值越大B.空气湿度越大,电压表的示数越小C.空气湿度为40%时,电压表的示数为3.6VD.电路电流为0.15A时,空气湿度为50%

答案： D

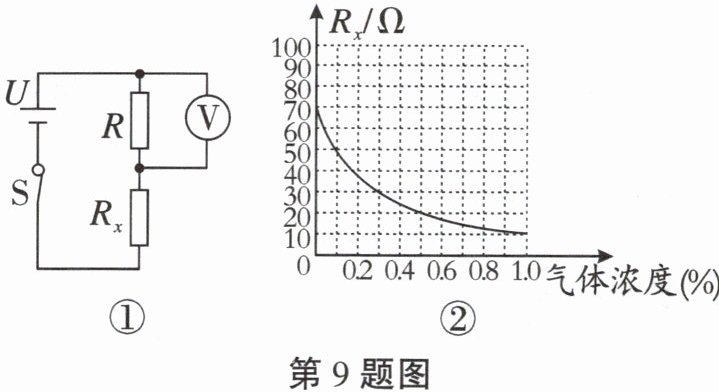

9.(2024镇江)如图①所示是小华设计的天然气浓度测试仪,电源电压U恒为4V,R为定值电阻,电压表量程为0~3V,将电压表作为气体浓度的显示装置,气敏电阻$R_x$阻值与气体浓度的关系如图②所示,当气体浓度增加时,$R_x$的阻值将减小,电压表的示数会增大;要求将电压表示数为1.5V处标为气体浓度0.5%,电阻R的阻值应为12Ω;若长时间使用后,电源电压降低,则测量结果小于(选填“大于”“小于”或“等于”)实际的气体浓度。

答案： 减小 增大 12 小于
