《2025年启航新课堂九年级物理全一册人教版》

(3)第2次实验中,小凤将5Ω的电阻换成10Ω,此时滑片P仍然停留在第1次实验的位置,她应向____B____(选填“A”或“B”)端移动滑片,同时眼睛观察____电压表____(选填“电压表”或“电流表”)的示数变化,直到其示数与第1次实验的示数相同时停止移动滑片,记下实验数据。

答案：

(4)依次换上15Ω、20Ω、25Ω的电阻重复上述实验,可是在换上25Ω的电阻后,无论怎样移动滑片都达不到所需电压,你认为其原因是____滑动变阻器的最大阻值太小____。

答案：

(5)根据实验所得的数据绘制出I-R图像(如图17-1-5乙所示),可得出初步结论：____在电压一定时,通过导体的电流与电阻成反比____。

答案：

2. 探究“电流与电阻关系”的实验中,提供的器材有：电源(电压9V恒定)、电流表、电压表、滑动变阻器R“30Ω 1A”、7个不同的定值电阻R₀、开关及导线若干。
(1)请将图甲所示实物电路连接完整。(要求：闭合开关后,滑片P向左移动时电流表的示数变大)(如图)

答案：

(2)正确连接电路后闭合开关,在移动滑动变阻器的滑片P时,两电表示数突然都变为零,则电路故障可能是____B____。

A.定值电阻短路
B.滑片P接触不良
C.滑动变阻器短路
D.定值电阻断路

答案：

(3)排除故障后实验时,改变R₀的阻值,测出对应的电流I。当R₀的阻值变大时,为完成探究,应将滑片P向____右____(选填“左”或“右”)端移动。

答案：

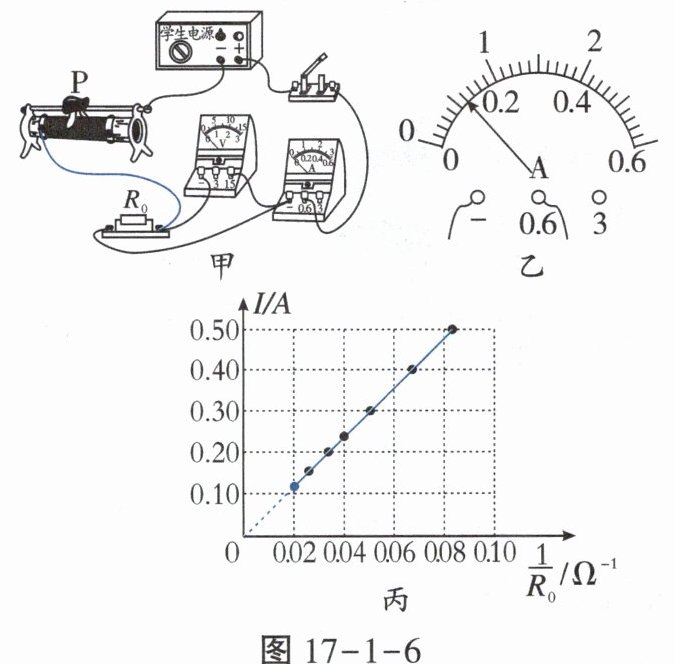

(4)将R₀的阻值换为50Ω,电流表的示数如图17-1-6乙所示。请在图17-1-6丙所示的坐标系中补描该点,并作出正确的I-1/R₀关系图像。(如图)

答案：

(5)根据实验得出的结论是：在电压一定时,电流与电阻成____反比____。

答案：

1. 用如图所示的电路探究“电流与电压”的关系时,在进行“保持电阻不变”这一步骤时,实验要求的操作是(____B____)

A.保持滑动变阻器R'的滑片位置不动
B.保持定值电阻R不变,调节R'的滑片到不同的适当位置
C.保持R两端的电压不变
D.保持电路中的电流不变

答案：

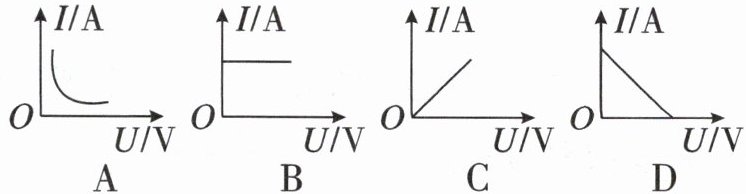

2. 下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是(____C____)

A.
B.
C.
D.

答案：
