《2025年启航新课堂九年级物理全一册人教版》

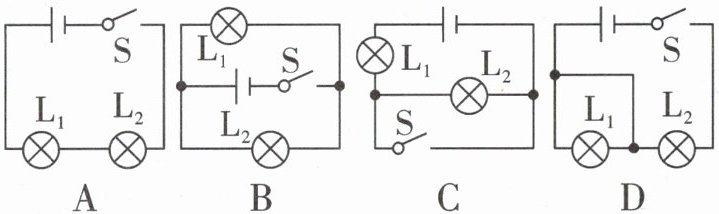

1. 下列电路中,当开关S闭合时,灯泡$L_1、$$L_2$组成的电路为并联电路的是(B)

答案： B

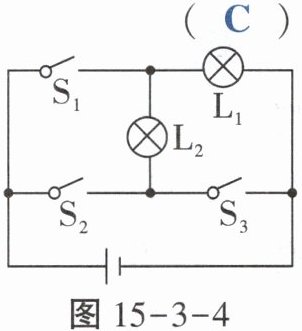

2. (2024南开中学月考)关于如图15-3-4所示电路的判断,正确的是(C)

答案： C

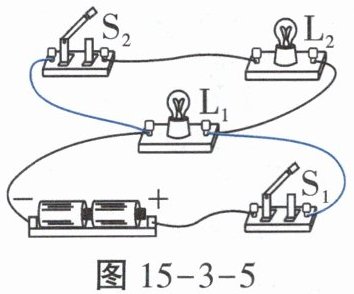

3. 如图15-3-5所示,请用笔画线代替导线将电路连接完整,要求灯$L_1、$$L_2$并联,开关$S_1$同时控制灯$L_1、$$L_2,$开关$S_2$只控制灯$L_2。$ _____

答案：
(如图)

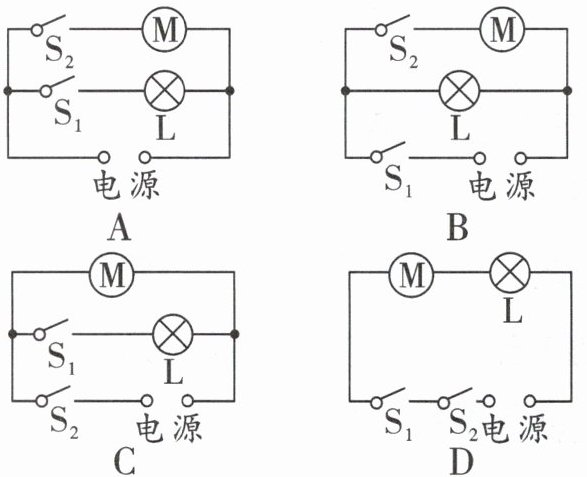

例3 (2024重庆)家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关$S_1,$电源指示灯L亮；再闭合开关$S_2,$电动机M工作拉动窗帘。当$S_1$断开时,电动机M不能工作。下列电路中符合要求的是(B)

答案： B

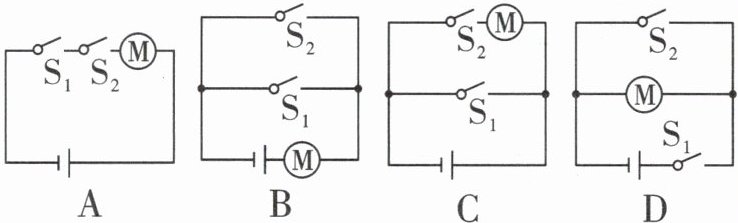

4. (2024长沙)中国高铁技术世界领先,给人们出行带来极大的便利。乘客进站时,需同时通过身份证验证(相当于闭合$S_1)$和人脸识别(相当于闭合$S_2),$方可开启闸机M。下列电路设计符合要求的是(A)

答案： A

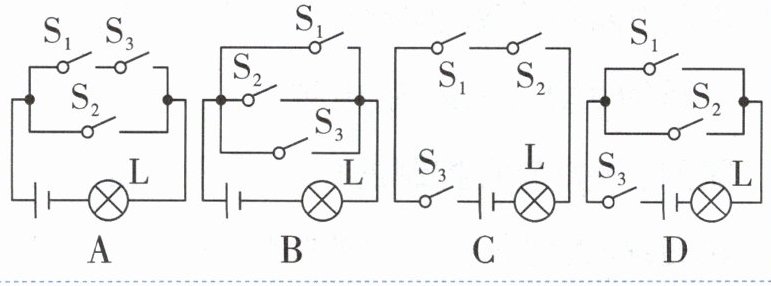

5. 常用智能手机是通过指纹开关$S_1$或密码开关$S_2$来解锁的,若其中任一方式解锁失败,锁定开关$S_3$均会断开而暂停手机解锁功能$,S_3$将在一段时间后自动闭合而恢复解锁功能,若用灯泡L发光模拟手机解锁成功,则符合要求的模拟电路是(D)

答案： D
