《2025年启航新课堂九年级物理全一册人教版》

3.(2024重庆西附月考)如图17-4-7所示,电源电压为6V,闭合开关,电压表示数为1.5V,下列说法正确的是(B)A.电压表测$L_{1}$两端电压 B.$L_{2}$两端电压为1.5V C.$L_{1}和L_{2}$的电阻之比为1:3 D.取下$L_{1}$,电压表示数为6V

答案： B

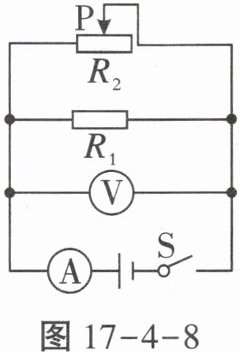

4.(2024牡丹江)如图17-4-8所示,闭合开关S,将滑动变阻器的滑片P向左移动时,电表示数的变化情况是(C)A.电流表示数变大,电压表示数变大 B.电流表示数不变,电压表示数不变 C.电流表示数变大,电压表示数不变 D.电流表示数变小,电压表示数变大

答案： C

5. 小芳同学回到家中会同时使用多种家用电器。当她每多接通一个家用电器,家庭电路的总电阻变小(选填“变大”或“变小”)。

答案： 变小

6. 现需要一只10Ω的电阻,但手边仅有2Ω、4Ω、5Ω、6Ω、8Ω的电阻各两只,那么,可以把一只4Ω的电阻和一只6Ω的电阻串联；也可以把两只8Ω的电阻并联后,再与一只6Ω的电阻串联。

答案： 6 8

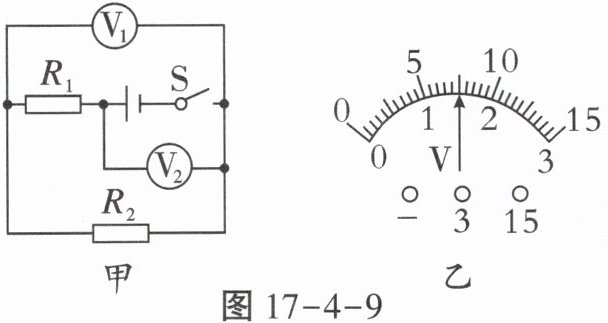

7. 如图17-4-9甲所示的电路,闭合开关后两只电压表的指针偏转均如图17-4-9乙所示,则$R_{1}$两端的电压为6V,$R_{1}与R_{2}$的电阻之比为4:1。

答案： 6 4:1

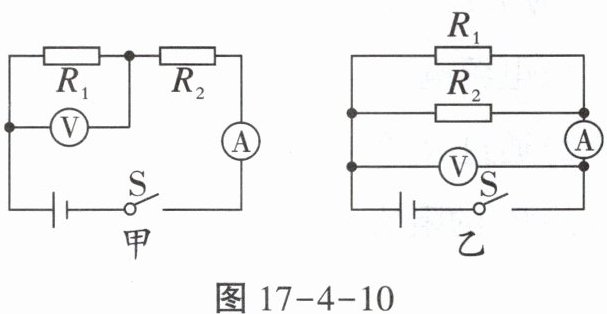

8. 如图17-4-10所示的电路,电源电压相同且保持不变。图甲中,闭合开关S,电压表的示数为4V,电流表的示数为0.4A；图乙中,闭合开关S,电压表的示数为6V。求：(1)$R_{1}$、$R_{2}$的阻值；(2)图乙中电流表的示数。

答案：

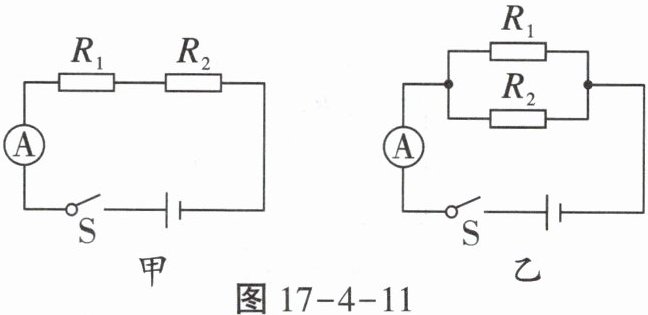

9. 将阻值不同的电阻$R_{1}$、$R_{2}$按图17-4-11甲所示电路连接,闭合开关S后,电流表的示数为0.6A；保持电源电压不变,再将电阻$R_{1}$、$R_{2}$按图17-4-11乙所示电路进行改接。闭合开关S后,关于电流表的示数,下列说法正确的是(B)A.一定小于0.6A B.一定大于2.4A C.一定大于0.6A,但小于1.2A D.一定大于1.2A,但小于2.4A

答案： B
