《2025年启航新课堂九年级物理全一册人教版》

例3 (1)在探究串、并联电路中电流的规律时,做了如图所示的实验。闭合开关后,电流表$A_1、$$A_2$的示数分别为0.5A和0.3A,则通过小灯泡$L_1$的电流为 _____A,通过小灯泡$L_2$的电流为 _____A。

(2)如图甲所示的电路,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡$L_1$和$L_2$的电流分别为 _____A和 _____A。

答案： 0.2 0.3 1.52 0.38

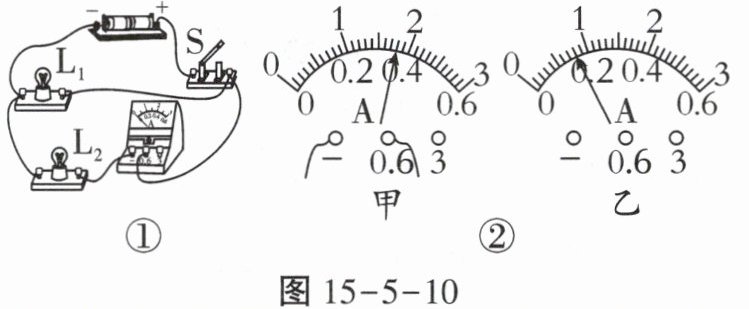

4. 如图①所示的电路,闭合开关,电流表的示数如图②甲所示,则通过灯$L_2$的电流为 0.36A;在这个电路中,用电流表测干路中的电流时,电流表的示数如图②乙所示,则通过灯$L_1$的电流为 0.44A。

答案： 0.36 0.44

1. 下面是小明同学关于探究串、并联电路电流规律的一些说法,你认为不正确的是(C)

A.串联电路中电流处处相等
B.并联电路中的干路电流等于各支路电流之和
C.两个灯泡中通过的电流相等,它们之间一定是串联的
D.并联电路中的某支路电流等于干路电流减去其他支路的电流之和

答案： C

2. 如图所示是两段长度相等、横截面积不同的同种材料制成的圆柱形导体,A比B的横截面积大,将它们串联在电路中,通过的电流关系是(C)

A.$I_{A}＞I_{B}$


B.$I_{A}＜I_{B}$
C.$I_{A}= I_{B}$
D.无法确定

答案： C

3. 用如图所示的电路探究“并联电路中电流的关系”。$L_1$与$L_2$是两个不同规格的小灯泡,闭合开关后,通过a、b、c、d四处的电流的大小关系不一定成立的是(C)

A.$I_{a}＞I_{b}$
B.$I_{d}＞I_{c}$
C.$I_{b}＞I_{c}$
D.$I_{a}= I_{d}$

答案： C
