《2025年启航新课堂九年级物理全一册人教版》

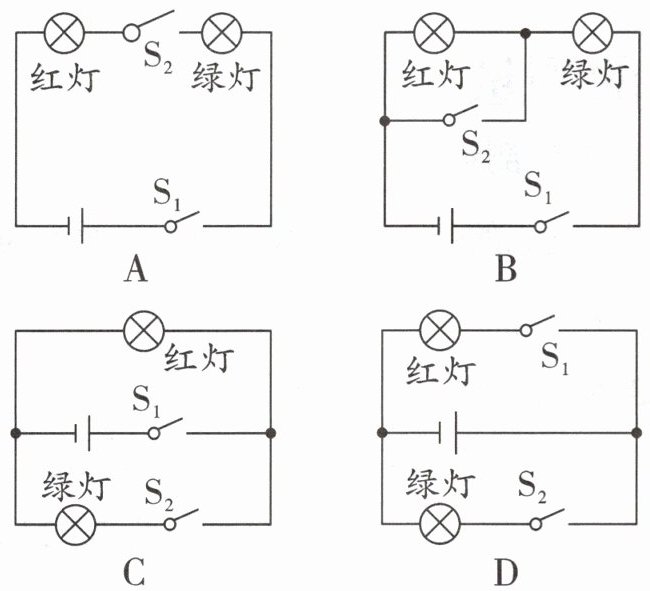

4. (2024通辽)某交通路口指示车辆通行的信号灯由红灯和绿灯组成,红灯停,绿灯行,以下是红、绿灯工作时的电路简图。你认为正确的是( )A. B. C. D.(D)

答案： D

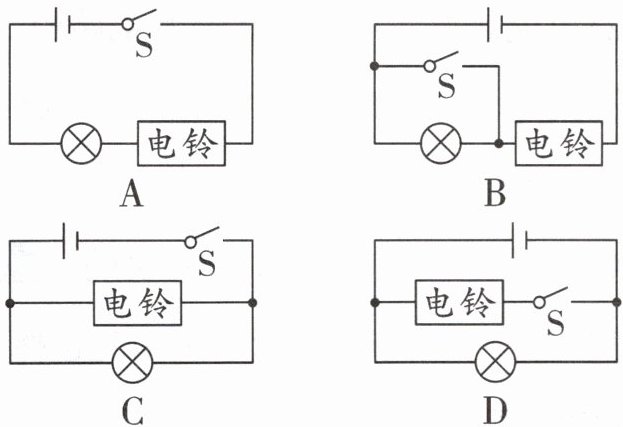

5. (2024天津)某兴趣小组要为居家老人设计一个“应急呼叫器”电路,要求:开关断开时,电灯和电铃均不工作;开关闭合时,灯亮铃响,即使电灯因断路不亮,电铃仍可工作。下图所示的电路中,符合设计要求的是( )A. B. C. D.(C)

答案： C

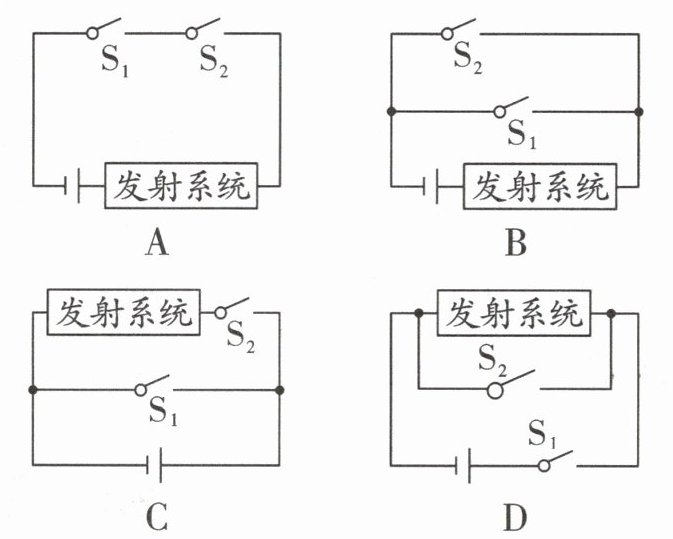

6. (2024重庆一中期中)2024年9月25日,我国向太平洋公海海域发射洲际弹道导弹1枚,跨越12000公里成功落入预定海域,彰显我国军事实力。如下为模拟控制台简略图,发射中心的两名指挥官将各自的钥匙(相当于两个开关)插入发射控制台,同时旋转钥匙接通电路才能激活发射系统。下列电路图符合要求的是( )A. B. C. D.(A)

答案： A

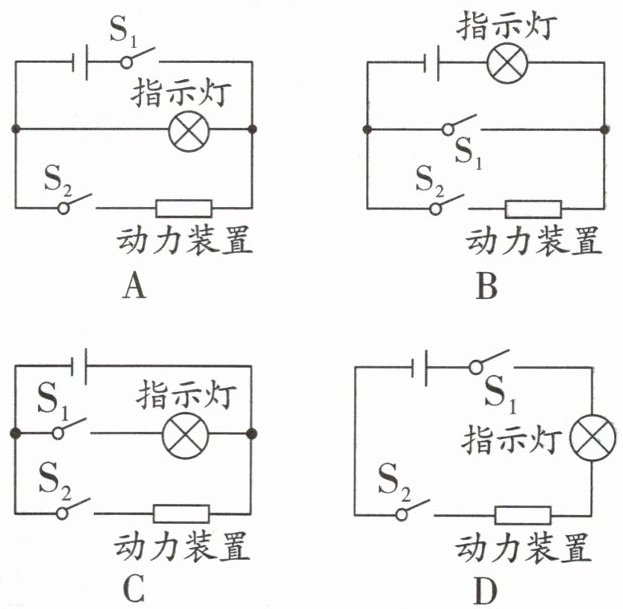

7. (2024九龙坡区模拟)如图所示是一款感应式垃圾桶,其工作原理如下:启动开关$S_1$闭合后,指示灯亮起,这时垃圾桶才能正常使用;扔垃圾时,只需将手伸到感应区上方,感应开关$S_2$自动闭合,动力装置工作,桶盖打开;手离开5秒后,感应开关$S_2$就会自动断开。下列电路图符合要求的是( )A. B. C. D.(A)

答案： A
