《2025年启航新课堂九年级物理全一册人教版》

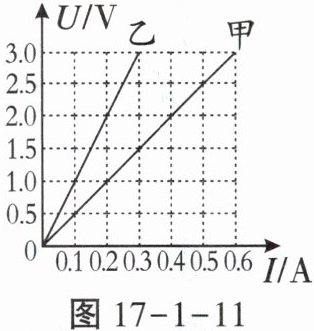

7.(2024巴蜀中学月考)小张在“探究通过导体的电流与其两端电压的关系”时,根据记录的实验数据得到了如图所示的图像。下列说法错误的是(____D____)

A.当导体乙两端电压为1V时,通过乙的电流为0.1A
B.导体甲的电阻小于导体乙的电阻
C.通过导体甲的电流与其两端的电压成正比
D.将甲、乙并联接到3V的电源上,干路电流为0.6A

答案：

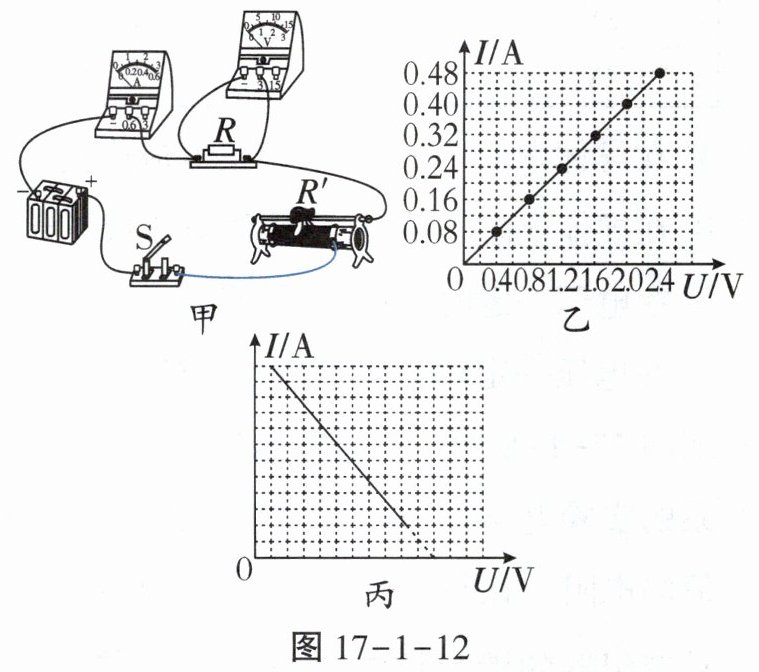

8. 如图甲所示为小俊和小红在探究电阻一定时电流与电压关系的实验中连接的部分实物图。
(1)用笔画线代替导线将图17-1-12甲连接完整,使滑片向右滑动时电流表的示数变大。(如图)

答案：
