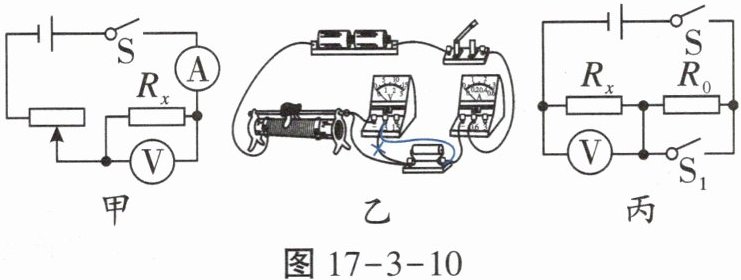

8. (2024南开中学期中)小南、小渝和小开利用如图17-3-10甲所示的电路测量未知电阻R_x的阻值。电源是两节新干电池,滑动变阻器的规格为“15Ω 1A”。
(1)小南根据图17-3-10甲连接了电路,如图17-3-10乙所示,若闭合开关,电压表的指针将_____(选填“偏转”或“不偏转”),小渝检查电路时发现有一根导线连接错误,请在错误的导线上打“×”,并用笔画线画出正确的连线。

(2)正确连接电路后进行实验,闭合开关S前,滑动变阻器的滑片应移到最_____(选填“左”或“右”)边。

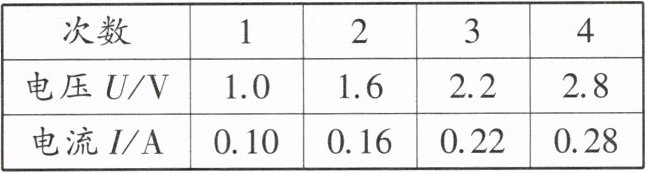

(3)紧接着小南和小渝测出了如下表所示几组实验数据:利用数据算出待测电阻的阻值为_____Ω。这时,细心的小开指出有一组数据是编撰的,这组数据是第_____组。

(4)其他组的同学提出不用电流表也能测出R_x的阻值,并设计了如图17-3-10丙所示的电路$,R_0$阻值已知,实验步骤如下:①只闭合开关S,电压表示数为$U_1；$②再闭合开关$S_1,电压表示数为U_2,则R_x= \dfrac{U_1R_0}{U_2-U_1}(用R_0、$$U_1和U_2$表示)。

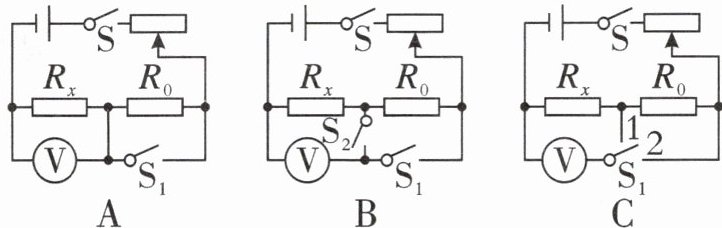

(5)小南认为用这种方法测电阻也需要多次实验,所以增加了滑动变阻器并设计了下图所示三种电路,其中不能测出R_x阻值的是_____(填字母)。

答案： 不偏转 右 10 1 A
