例 在“测量小灯泡的电功率”实验中,小华准备了以下器材:电源、标有“2.5V”字样的小灯泡、电流表、电压表、滑动变阻器、开关、导线若干。

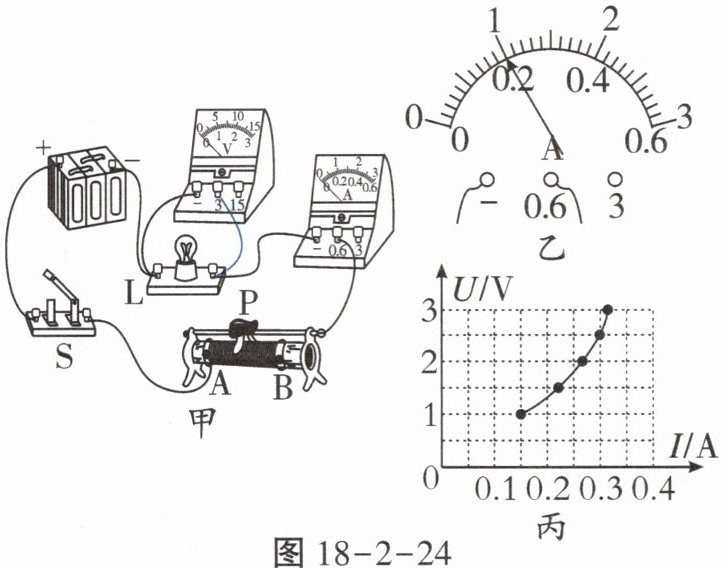

(1)测量小灯泡功率的原理是_____。如图18-2-24甲所示,请用笔画线代替导线,正确连接电路。( )
(2)在开关S闭合前,应将滑动变阻器的滑片P移到_____(选填“A”或“B”)端。
(3)闭合开关S,发现灯泡不亮,电流表有示数,电压表无示数,该电路故障可能是小灯泡_____。
(4)排除故障后,闭合开关S,移动滑动变阻器的滑片P,同时眼睛要观察_____表的示数,直到示数为_____V时,小灯泡正常发光,记录电压表和电流表的示数。
(5)继续移动滑片P,让电压表的示数低于2.5V,某时刻电流表的示数如图18-2-24乙所示,为_____A。观察灯泡亮度并记录电表示数;继续缓慢移动滑片P,让电压表的示数高出2.5V少许,观察灯泡亮度并记录电表示数。小华根据所有实验数据作出了小灯泡的U-I图像(如图18-2-24丙所示),则小灯泡的额定功率为_____W。
(6)根据小灯泡的U-I图像和亮度变化,还可以发现_____。

答案： P= UI B 短路 电压 2.5 0.2 0.75 小灯泡的U-I图像是曲线而不是过原點的直线,是因为小灯泡的电阻随温度的升高而增大
