《2025年启航新课堂九年级物理全一册人教版》

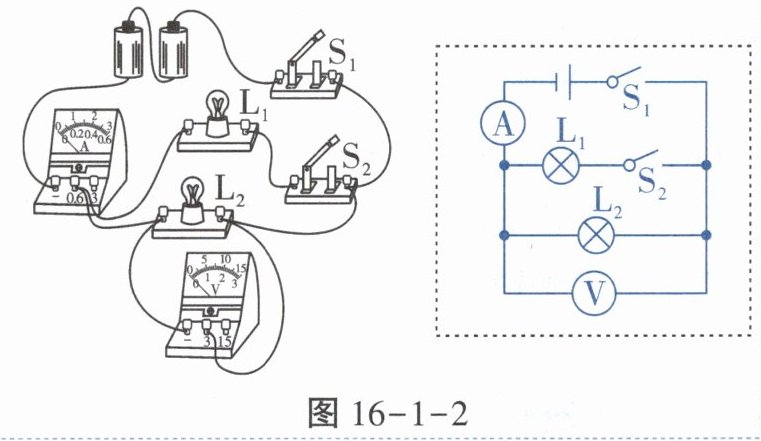

3. (2024南开中学月考)在虚线框内画出与图16-1-2所示实物图一致的电路图。(如图)_____

答案：

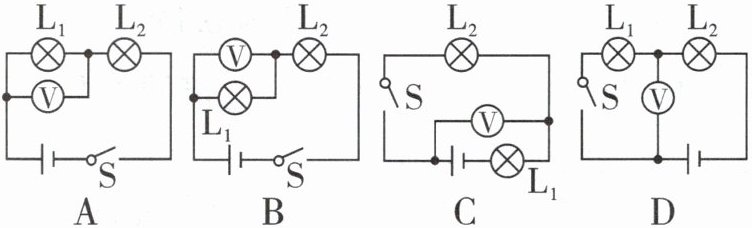

例3 下列能正确测出灯泡$L_2$两端电压的电路是 (D)

答案： D

4. 在如图16-1-3所示的电路中,闭合开关后,电压表测量的是(B)

答案： B

例4 如图16-1-4所示的电压表,若选用的量程是0~3V,则电压表的示数是 2.3V；若选用的量程是0~15V,则电压表的示数是 11.5V。

答案： 2.3 11.5

5. 如图16-1-5所示的双量程电压表,其“0~3V”量程的刻度值标示已模糊不清。此时电压表的示数为 4.5V,用该电压表测量一节干电池两端的电压,应选用 0~3V量程。若选用0~3V量程,指针的位置仍如图所示,则电压表的示数为 0.9V。

答案： 4.5 0~3 0.9

1. (2024巴蜀中学月考)下列说法中符合生活实际的是 (C)

答案： C

2. 下列说法中正确的是 (C)

答案： C

3. 某次实验时,电表的接线和指针的位置如图16-1-6所示,其示数为 (A)

答案： A

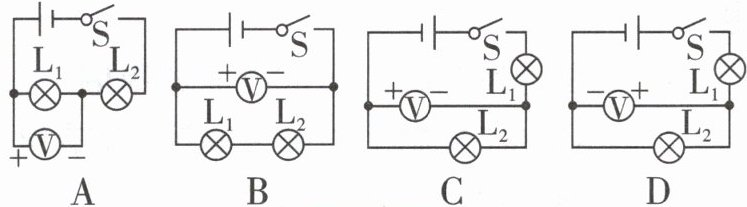

4. 在下面的电路中,闭合开关S,能用电压表测量$L_2$两端电压的是 (C)

答案： C

5. 小雅同学在做电学实验时,不小心将电压表和电流表的位置互换了,如图16-1-7所示。如果此时将开关闭合,那么 (D)

答案： D
